LQY श्रृंखला तरल प्रवाह स्विच
| नाम: | तरल प्रवाह स्विच | अनुकूलित समर्थन: | OEM |
|---|---|---|---|
| गारंटी: | 1 वर्ष | सुरक्षा: | आईपी54 |
| प्रमाणन: | CE | संपर्क व्यवस्था: | स्पैडट |
| विद्युत मूल्यांकन: | 15(8)ए 24/250वीएसी | अनुमेय तापमान: | पैडल （-20 ~ 120）） |
| इंस्टालेशन: | लंबवत स्थापना | संवेदन तत्व: | चप्पू |
| प्रमुखता देना |
LQY IP54 तरल प्रवाह स्विच,केरम नियंत्रण हीटिंग तरल प्रवाह स्विच,केराम नियंत्रण प्रवाह स्विच तरल |
||

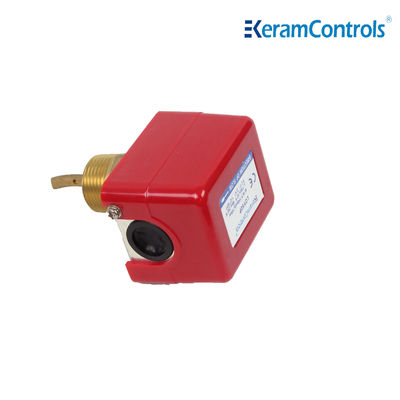

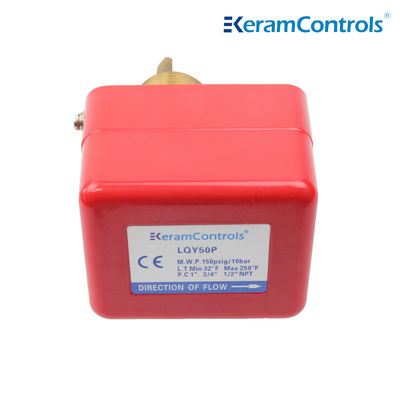

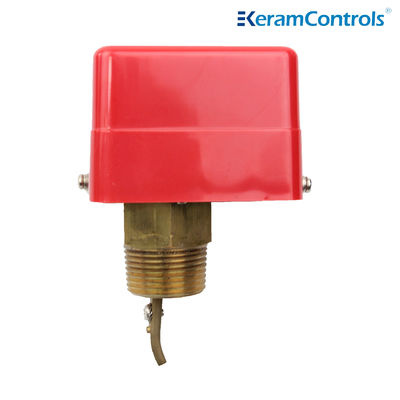

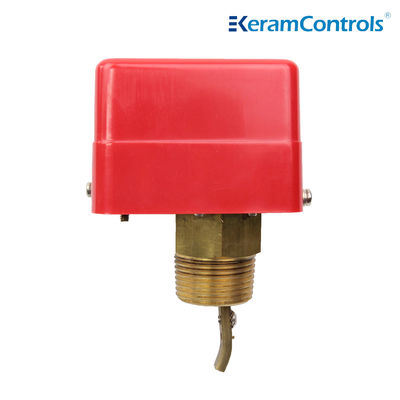

सीई हीटिंग IP54 तरल प्रवाह स्विच एकल चरण
विवरण
LQY श्रृंखला तरल प्रवाह स्विच.
OEM IP65 पीतल 250V 8A हीटिंग, एयर कंडीशनिंग के लिए तरल प्रवाह स्विच।
एलक्यूवाई श्रृंखला तरल प्रवाह पैडल स्विच, औद्योगिक संयंत्रों के पाइप के लिए उपयुक्तः हीटिंग और एयर कंडीशनिंग, शीतलन प्रणाली और गर्मी पंप। पानी और सामान्य मीडिया के प्रवाह नियंत्रण।
विशेषता
- एलक्यूवाई श्रृंखला तरल प्रवाह स्विच प्रवाह परिवर्तन की निगरानी के लिए प्रयोग किया जाता है
- नवीनीकृत एसपीडीटी माइक्रो-स्विच विश्वसनीय स्विच समारोह सुनिश्चित करता है
- अधिकतम तापमान 120°C
- तरल दबाव 1Mpa तक
- 25-75 मिमी के पाइपलाइन व्यास के लिए 3 स्टेनलेस स्टील ब्लेड
- 100-150 मिमी पाइप के लिए 6 अतिरिक्त ब्लेड
- सुरक्षा प्रकार IP54
- अनुरोध पर विभिन्न कनेक्शन उपलब्ध हैं
- अधिकतम कार्य दबाव 13.5Bar
- विद्युत भार AC250V 10A
- सीई अनुमोदन
तकनीकी डेटा
| ऑपरेशन का प्रकार | ऑन/ऑफ, सिंगल स्टेज, माइक्रो स्विच |
| आउटपुट | SPDT 15 ((8A) 24/250VAC |
| प्रवाह दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसर तत्व | पद्ल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुएं, पूल और समुद्र का पानी, लवण या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में भाग सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल का तापमान | -10°C~120°C |
| अनुमेय परिवेश तापमान | -20°C~85°C |
| अनुमेय परिवेश आर्द्रता | 10--90% आरएच, गैर-संक्षेपण |
| केबल प्रवेश | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या पीसी |
| सुरक्षा | IP54 |
| रंग | सफेद |
| वजन | 1.0 किलो |
आयाम (मिमी)
संरचना
तरल प्रवाह दर तालिका
| लाइन पाइप का आकार | 1 | एक चौथाई | एक-डेढ़ | 2 | ढाई | 3 | 4 | 5 | 6 | 8 | |
| न्यूनतम प्रवाह | प्रवाह वृद्धि R से Y तक | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| प्रवाह में कमी R से B तक बंद हो जाती है | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| अधिकतम प्रवाह | प्रवाह वृद्धि R से Y तक बंद हो जाती है | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| प्रवाह में कमी R से B तक बंद होती है | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
स्थापना
सिलेंडर पर तीर की दिशा पाइप प्रवाह के अनुरूप होनी चाहिए।
जल प्रवाह स्विच क्षैतिज पाइपलाइन में स्थापित किया जाना चाहिए,यह ऊर्ध्वाधर दिशा में स्थापित किया जाना चाहिए;
प्रयोग में आने वाले प्रवाह स्विच को किसी भी तरह से वापस बहने की अनुमति नहीं है ताकि ब्लेड को फ्रैक्चर में वापस जाने से रोका जा सके।
संपर्क फ़ंक्शन
पैडल का ट्रिमिंग
नोटिस
कारखाने के लिए (*) पत्तियों के साथ स्थापित किया जाता है;
अतिरिक्त ब्लेड के लिए (△) के साथ (स्थापित नहीं);
स्थापित करने के लिए पत्तियों को काटने के बाद, इसकी दीवार के शीर्ष पर दीवार और नीचे 5-10 मिमी की खाई के साथ कोई ट्रिक्शन नहीं होना चाहिए।
मॉडल विनिर्देश
| मॉडल | संबंध | नोट्स |
| LQY50P | 1-11 1/2 एनपीटी | प्लास्टिक का मामला |
| LQY50P-1 | 1-11 1/2 एनपीटी | |
| LQY50P-2 | 1/2 ¢-14 एनपीटी | |
| LQY50P-3 | 3/4-14एनपीटी |
