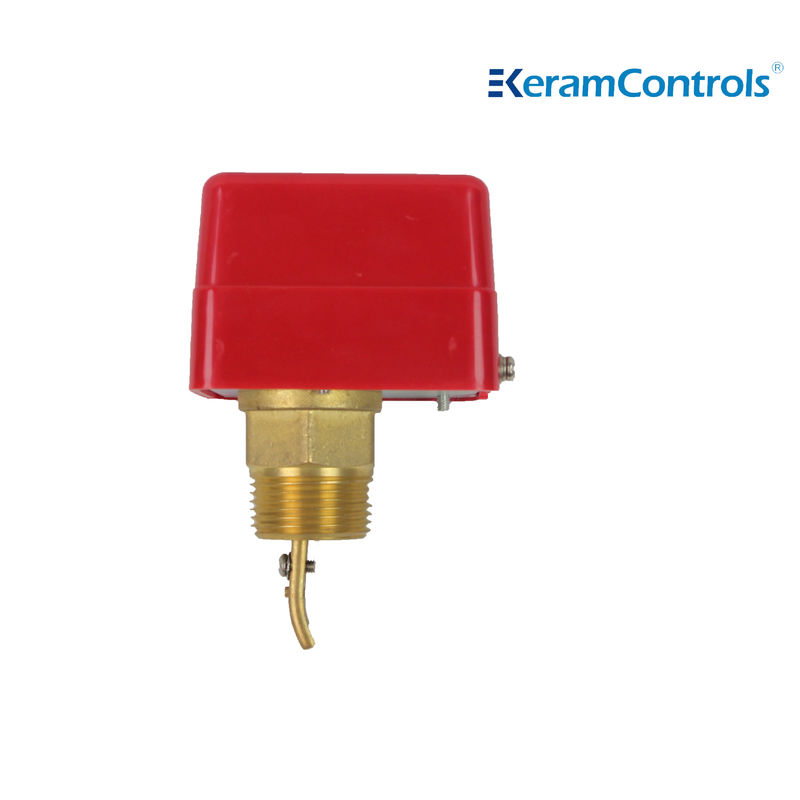

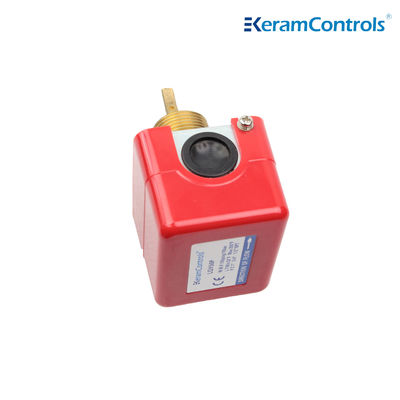

LQY श्रृंखला तरल प्रवाह स्विच
| ऑपरेशन का प्रकार: | ऑन / ऑफ, सिंगल-स्टेज, माइक्रो स्विच | प्रवाह दर सेटिंग समायोजन: | आंतरिक पेंच |
|---|---|---|---|
| पैडल सामग्री: | स्टेनलेस स्टील | सुरक्षा: | आईपी54 |
| रंग: | लाल | तरल अनुप्रयोग: | गर्म, ठंडा, अच्छी तरह से, पूल और समुद्र का पानी, नमकीन या एथिलीन ग्लाइकोल |
| अनुमेय परिवेश का तापमान: | -20 ℃ ~ 85 ℃ | ||
| प्रमुखता देना |
सीई वायु प्रवाह स्विच डक्ट स्थापना,IP54 वायु प्रवाह स्विच डक्ट स्थापना,एयर कंडीशनिंग वायु प्रवाह परीक्षण स्विच |
||
IP54 एयर फ्लो स्विच के लिए एयर कंडीशनिंग के लिए नलिका स्थापना
विवरण
औद्योगिक संयंत्रों में पाइपिंग के लिए LQY श्रृंखला तरल प्रवाह स्विचः हीटिंग, एयर कंडीशनिंग, रेफ्रिजरेशन सिस्टम और हीट पंप
विशेषता
- एलक्यूवाई श्रृंखला तरल प्रवाह स्विच प्रवाह परिवर्तन की निगरानी के लिए प्रयोग किया जाता है
- नवीनीकृत एसपीडीटी माइक्रो-स्विच विश्वसनीय स्विच समारोह सुनिश्चित करता है
- अधिकतम तापमान 120°C
- तरल दबाव 1Mpa तक

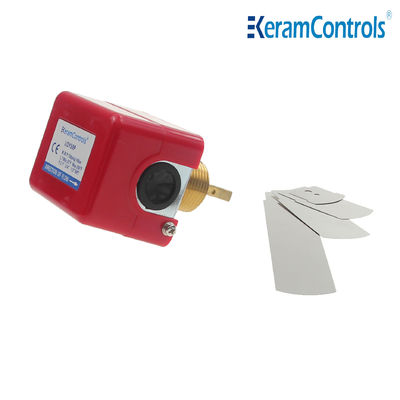

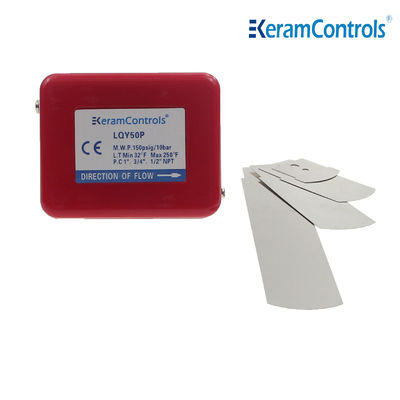

- 25-75 मिमी के पाइपलाइन व्यास के लिए 3 स्टेनलेस स्टील ब्लेड
- 100-150 मिमी पाइप के लिए 6 अतिरिक्त ब्लेड
- सुरक्षा प्रकार IP54
- अनुरोध पर विभिन्न कनेक्शन उपलब्ध हैं
- अधिकतम कार्य दबाव 13.5Bar
- विद्युत भार AC250V 10A
- सीई अनुमोदन
तकनीकी डेटा
| ऑपरेशन का प्रकार | ऑन/ऑफ, सिंगल स्टेज, माइक्रो स्विच |
| आउटपुट | SPDT 15 ((8A) 24/250VAC |
| प्रवाह दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसर तत्व | पद्ल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुएं, पूल और समुद्र का पानी, लवण या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में भाग सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल का तापमान | -10°C~120°C |
| अनुमेय परिवेश तापमान | -20°C~85°C |
| अनुमेय परिवेश आर्द्रता | 10--90% आरएच, गैर-संक्षेपण |
| केबल प्रवेश | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या पीसी |
| सुरक्षा | IP54 |
| रंग | सफेद |
| वजन | 1.0 किलो |
आयाम (मिमी)
संरचना
तरल प्रवाह दर तालिका
| लाइन पाइप का आकार | 1 | एक चौथाई | एक-डेढ़ | 2 | ढाई | 3 | 4 | 5 | 6 | 8 | |
| न्यूनतम प्रवाह | प्रवाह वृद्धि R से Y तक | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| प्रवाह में कमी R से B तक बंद हो जाती है | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| अधिकतम प्रवाह | प्रवाह वृद्धि R से Y तक बंद हो जाती है | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| प्रवाह में कमी R से B तक बंद होती है | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
स्थापना
सिलेंडर पर तीर की दिशा पाइप प्रवाह के अनुरूप होनी चाहिए।
जल प्रवाह स्विच क्षैतिज पाइपलाइन में स्थापित किया जाना चाहिए,यह ऊर्ध्वाधर दिशा में स्थापित किया जाना चाहिए;
प्रयोग में आने वाले प्रवाह स्विच को किसी भी तरह से वापस बहने की अनुमति नहीं है ताकि ब्लेड को फ्रैक्चर में वापस जाने से रोका जा सके।
संपर्क फ़ंक्शन
पैडल का ट्रिमिंग
नोटिस
कारखाने के लिए (*) पत्तियों के साथ स्थापित किया जाता है;
अतिरिक्त ब्लेड के लिए (△) के साथ (स्थापित नहीं);
स्थापित करने के लिए पत्तियों को काटने के बाद, इसकी दीवार के शीर्ष पर दीवार और नीचे 5-10 मिमी की खाई के साथ कोई ट्रिक्शन नहीं होना चाहिए।
मॉडल विनिर्देश
| मॉडल | संबंध | नोट्स |
| LQY50P | 1-11 1/2 एनपीटी | प्लास्टिक का मामला |
| LQY50P-1 | 1-11 1/2 एनपीटी | |
| LQY50P-2 | 1/2 ¢-14 एनपीटी | |
| LQY50P-3 | 3/4-14एनपीटी |
अक्सर पूछे जाने वाले प्रश्न
1 प्रश्न: डिलीवरी का समय क्या है?
एकः आपके आदेश के विनिर्देश और मात्रा के अनुसार, आम तौर पर 4
सामान्य मानक उत्पादों के लिए 10pcs के भीतर।
2 प्रश्न: क्या आप निर्माता या व्यापारिक कंपनी हैं?
एकः हम कई वर्षों के अनुभव के साथ निर्माता हैं।
हमारे कारखाने का दौरा करने के लिए आपका स्वागत है.
3 प्रश्नः क्या हम उत्पादों पर अपने लोगो का उपयोग कर सकते हैं?
एकः हाँ. हम OEM सेवा प्रदान कर सकते हैं.
4 प्रश्न: क्या आपके पास पूर्व प्रमाण प्रमाण पत्र वाले उत्पाद हैं?
उत्तर: हाँ, हम आंतरिक सुरक्षा और लौ प्रतिरोधी प्रमाणपत्र प्रदान कर सकते हैं।
5 प्रश्न: आपके उत्पादों की वारंटी क्या है?
उत्तर: सामान्य रूप से 12 महीने का होता है।
6 प्रश्न: परिवहन का साधन क्या है?
उत्तर: एक्सप्रेस जैसे कि टीएनटी,फेडेक्स,डीएचएल,यूपीएस, या सूचक के अनुसार रसद।
