KWFS तरल प्रवाह स्विच
| उत्पादन: | एसपीडीटी 15(8ए) 24/250वीएसी | प्रवाह दर सेटिंग समायोजन: | आंतरिक पेंच |
|---|---|---|---|
| तरल तापमान: | -20℃~120℃ | सुरक्षा: | आईपी65 |
| प्रमुखता देना |
DN25 इलेक्ट्रिक वाल्व,सौर जल ताप प्रणाली विद्युत वाल्व |
||

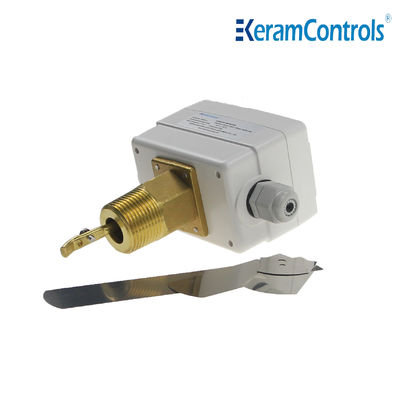

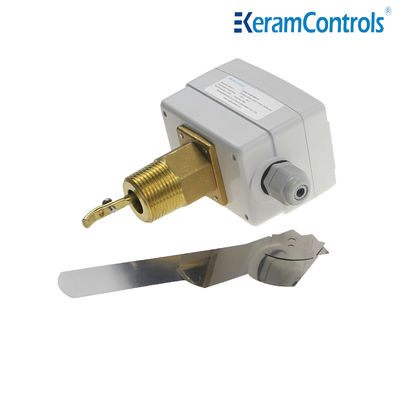

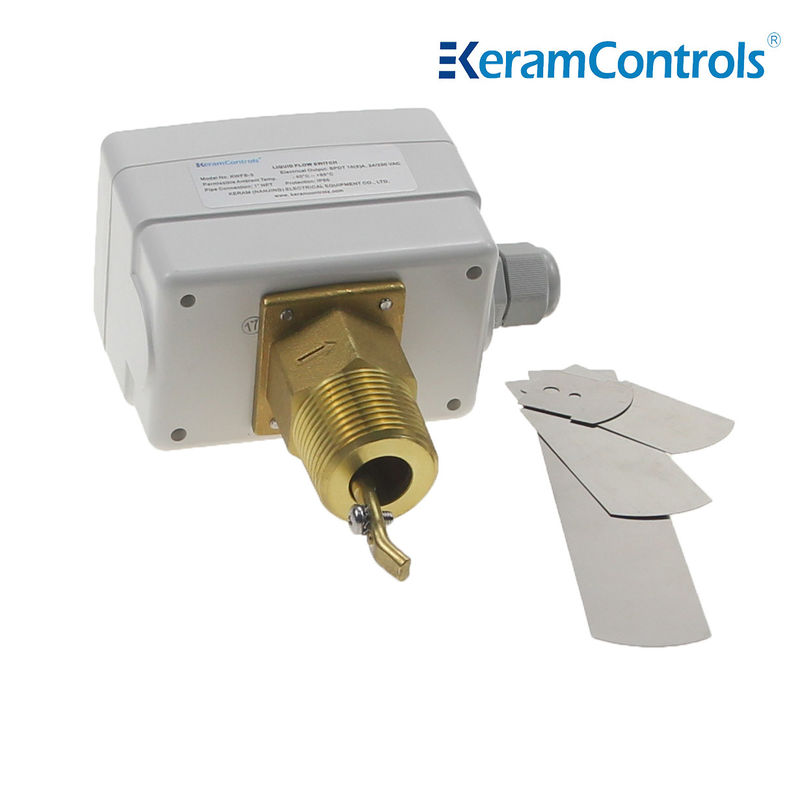

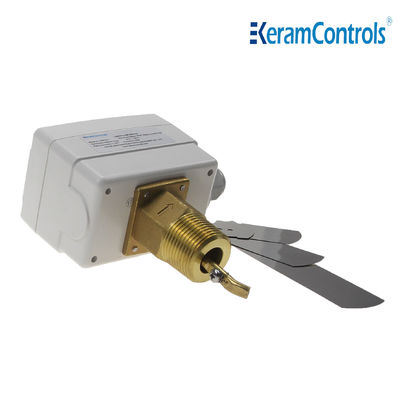

KWFS मैग्नेटिक वाटर फ्लो स्विच HVAC
विवरण
KWFS श्रृंखला फ्लो स्विच एक स्विच सिग्नल है जो पैडल के उतार-चढ़ाव के माध्यम से माइक्रो स्विच को खोलकर और बंद करके प्राप्त किया जाता है, ताकि प्रवाह को नियंत्रित किया जा सके, और यह सुरक्षा की अपेक्षाकृत उच्च डिग्री अपनाता है ताकि इसका उपयोग अपेक्षाकृत कठोर वातावरण में किया जा सके।
अनुप्रयोग
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरणों के बॉयलर, पंप आदि के तरल प्रवाह को नियंत्रित और मॉनिटर करें।
विशेषताएं
● पानी और सामान्य मीडिया का प्रवाह नियंत्रण
● नवीनीकृत SPDT माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15(8A)250VAC स्विच रेटिंग
● IP65, क्लास I एन्क्लोजर
● सेट पॉइंट समायोज्य
● स्टेनलेस स्टील पैडल
● पीतल सामग्री
● अधिकतम। तरल तापमान 120℃
● अधिकतम कार्य दबाव 20Ba
विनिर्देश
| संचालन का प्रकार | चालू/बंद, एकल-चरण, माइक्रो स्विच |
| आउटपुट | SPDT 15(8A) 24/250VAC |
| प्रवाह दर | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसिंग तत्व | पैडल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुआं, पूल और समुद्री जल, ब्राइन या एथिलीन ग्लाइकॉल |
| द्रव के संपर्क में आने वाले भागों की सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल तापमान | -20℃~120℃ |
| अनुमेय परिवेश तापमान | -40℃~85℃ |
| अनुमेय परिवेश आर्द्रता | 10…90% RH, गैर-संक्षेपण |
| केबल प्रविष्टि | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या PC |
| सुरक्षा | IP65 |
| रंग | सफेद |
| वजन | 1.0Kg |
मॉडल के प्रकार
| मॉडल | कनेक्शन |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
तरल प्रवाह दर तालिका
| लाइन पाइप आकार (इंच) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह | प्रवाह वृद्धि ①&②जुड़ा हुआ |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| प्रवाह में कमी ①&③जुड़ा हुआ |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| अधिकतम प्रवाह | प्रवाह वृद्धि ①&②जुड़ा हुआ |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| प्रवाह में कमी ①&③जुड़ा हुआ |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
नोट:
①"Z" प्रत्यय वाले प्रवाह दर के लिए, 6 इंच का पैडल स्थापित किया जाना चाहिए।
②उपरोक्त तालिका की प्रवाह दर इकाई GPM (m /h) है
विद्युत वायरिंग
स्थापना
फ्लो स्विच को कोहनी या थ्रॉटलिंग से दूर किसी भी स्थिति में स्थापित किया जा सकता है, जिसमें प्रवाह दिशा पर तीर हो। यदि पाइप लंबवत है, तो पैडल वजन को संतुलित करने के लिए रेंज को पुनः कैलिब्रेट करें। यदि डिवाइस नीचे की ओर लगाया गया है, तो स्लैग का ध्यान रखें और इसे एक सीधी पाइप में लागू करें जो फिल्टर, वाल्व आदि से दूर हो, जिसमें यूनिट के ऊपर और नीचे पाइप के व्यास से कम से कम 5 गुना लंबाई हो।
नोट:
फ्लो स्विच को न्यूनतम संवेदनशीलता पर कारखाने में कैलिब्रेट किया जाता है। सेट वाल्व बढ़ाने के लिए, समायोजन पेंच को दक्षिणावर्त घुमाएं। कट-आउट वाल्व संयंत्र की सुरक्षा की गारंटी के लिए आवश्यक न्यूनतम प्रवाह के >= होना चाहिए।
आयाम (मिमी)
पैडल
| पैडल स्थापित करें | |
| पाइप | नहीं। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
