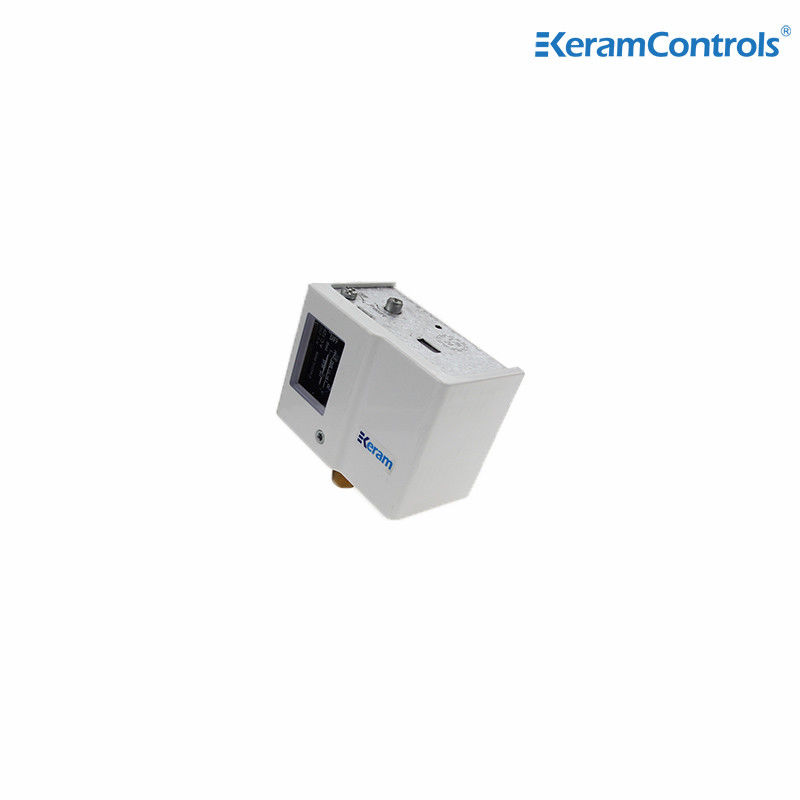

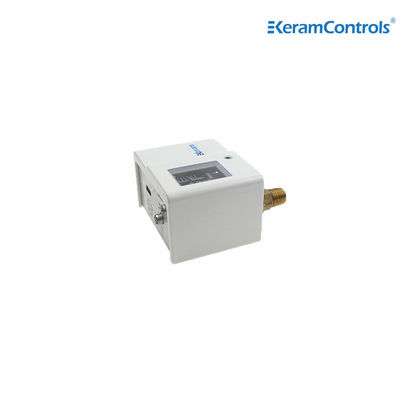

पानी पंप के लिए IP44 SPDT पीतल समायोज्य दबाव स्विच
| प्रमाणपत्र: | सीई | दबाव इंटरफ़ेस: | पीतल |
|---|---|---|---|
| सूक्ष्म स्विच: | एसपीडीटी | आवास संरक्षण: | आईपी44 |
| प्रमुखता देना |
एसपीडीटी पीतल समायोज्य दबाव स्विच,पीतल समायोज्य दबाव स्विच,IP44 समायोज्य जल दबाव स्विच |
||
पानी के पंप के लिए समायोज्य दबाव स्विच
विवरण
दबाव स्विच कैसे काम करते हैं?
एक विद्युत यांत्रिक दबाव स्विच या तो एक डायाफ्राम, बेलो या पिस्टन पर दबाव डालकर काम करता है।इस गति से माइक्रोस्विच में विद्युत संपर्क उत्पन्न हो सकता है जिससे अलार्म लग सकता है या क्रिया उत्पन्न हो सकती हैएक इलेक्ट्रॉनिक दबाव स्विच आम तौर पर एक पिज़ो-इलेक्ट्रिक क्रिस्टल का उपयोग करता है; जब एक पिज़ो क्रिस्टल विकृत होता है तो एक विद्युत धारा निकलती है।
मैं दबाव स्विच कैसे चुनूं?
सही स्विच का चयन आपके द्वारा उपयोग की जाने वाली वायु कंप्रेसर इकाई के दबाव आवश्यकताओं के साथ-साथ निम्नलिखित विचारों पर निर्भर करेगा:
- परिचालन दबाव सीमा
- स्विचिंग दबाव अंतर
- पुनरावृत्ति
- मध्यम, जैसे हवा, हाइड्रोलिक या सभी तरल पदार्थ
- परिचालन के लिए वातावरण, उदाहरण के लिए ATEX आवश्यकता, तापमान आदि
- स्विचिंग करंट, उदाहरण के लिए, सोने के संपर्क कम धाराओं की अनुमति देते हैं
- आवश्यक आउटपुट
विशेषता
- Q श्रृंखला एकल दबाव नियंत्रण न केवल फ्लोराइड शीतलक में इस्तेमाल किया जा सकता है, लेकिन यह भी हवा और तरल पदार्थ में ((अनुमत तरल तापमान -20 से 120 °C)
- समायोज्य रेंज और अंतर सेटिंग्स
- नवीनीकृत एसपीडीटी माइक्रो-स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
- लचीला माउंटिंग ब्रैकेट आवेदन के विभिन्न बच्चों के लिए सूट
- ऊपरी ढक्कन वैकल्पिक है (IP44)
- अनुरोध पर विभिन्न कनेक्शन उपलब्ध हैं
- स्वचालित और मैनुअल रीसेट संस्करण
- धनुष की सामग्री तांबा है और दबाव इंटरफ़ेस पीतल है
- समुद्री अनुप्रयोगों के लिए ड्रिप-प्रूफ कैबिनेट या विशेष अनुप्रयोगों के लिए विस्फोट-प्रूफ कैबिनेट में उपलब्ध कई मॉडल
- सीई अनुमोदन
तकनीकी डेटा
| मॉडल | रेंज ((बार) | अंतर ((बार) | कारखाने की सेटिंग ((बार) | अधिकतम बल्व दबाव | |||
| मिन | अधिकतम | मिन | अधिकतम | बंद | चालू | ||
| Q3 | -0.5 | 3 | 0.35 | 1.5 | 2 | 1 | 16.5 |
| Q6 | -0.5 | 6 | 0.6 | 4 | 3 | 2 | 16.5 |
| Q6M | -0.5 | 6 | ≤ 1 | 3 | मैनुअल रीसेट | 16.5 | |
| Q10 | 1 | 10 | 1 | 3 | 6 | 5 | 16.5 |
| Q16 | 5 | 16 | 1 | 4 | 10 | 8 | 33 |
| Q20 | 5 | 20 | 2 | 5 | 16 | 3 | 33 |
| Q30D | 5 | 30 | 3 | 10 | 20 | 15 | 33 |
| Q30 | 6 | 30 | 3-5 ((फिक्स्ड) | 20 | 15-17 | 33 | |
| Q30M | 6 | 30 | ≤4 | 20 | मैनुअल रीसेट | 33 | |
नोटः
ग्राहक द्वारा आवश्यक होने पर ¥bar ¥ और ¥psig ¥ के साथ स्केल प्लेट पर कैलिब्रेशन इकाई को ¥Mpa ¥ और ¥kgf / cm2 ¥ में संशोधित किया जा सकता है। कनेक्शन में ब्रिटिश फ्लेयर (ई) के रूप में चयन हो सकते हैं,लोडर (सी) और कैपिलरी (एस).
आयाम (मिमी)
विद्युत रेटिंग
|
125 वी एसी |
250 वी एसी |
24V डीसी |
||
| गैर प्रेरक धारा | 20A | 10A | 10A | ||
| प्रेरक धारा | पूर्ण भार वर्तमान | 15A | 8A | 8A | |
| लॉक रोटर | 72A | 64A | |||
विद्युत तार
