उत्पाद विवरण:
|
| नाम: | तरल प्रवाह स्विच | अनुकूलित समर्थन: | ओईएम |
|---|---|---|---|
| गारंटी: | 1 साल | प्रमाणन: | CE |
| संपर्क व्यवस्था: | एसपीडीटी | अनुमेय तापमान: | चप्पू（-20 ~ 120℃） |
| इंस्टालेशन: | ऊर्ध्वाधर स्थापना | संवेदन तत्व: | चप्पू |
| प्रमुखता देना: | प्रशीतन प्रणाली जल प्रवाह बंद स्विच पर,हीट पंप जल प्रवाह बंद स्विच पर,JWFS 24V पानी पाइप प्रवाह स्विच |
||

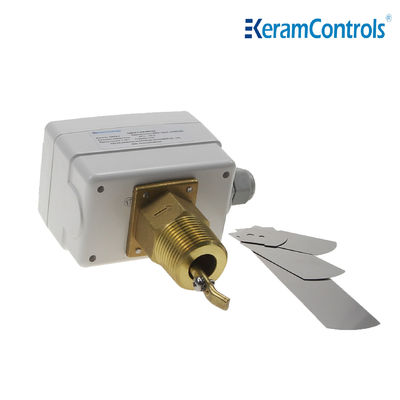

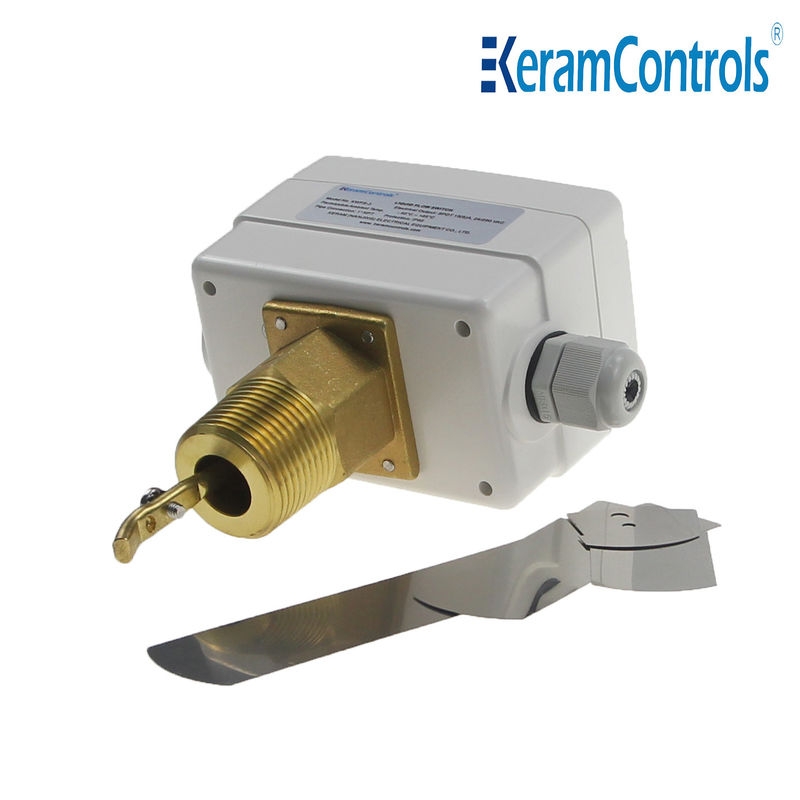

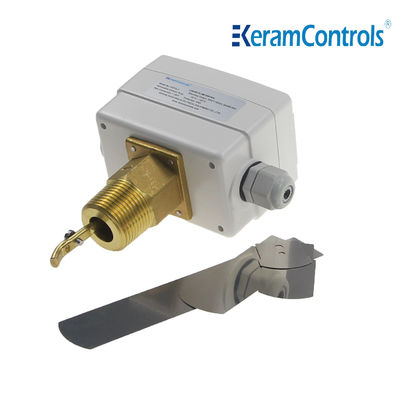

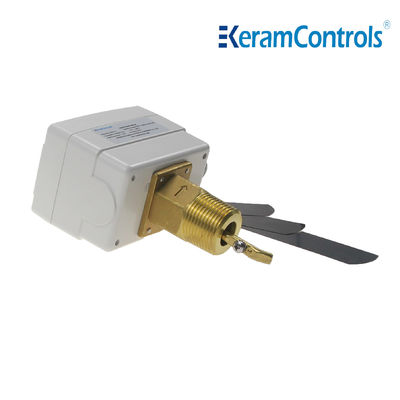

JWFS श्रृंखला तरल प्रवाह पैडल स्विच, औद्योगिक संयंत्रों के पाइप के लिए उपयुक्त: हीटिंग और एयर कंडीशनिंग, प्रशीतन प्रणाली और गर्मी पंप।पानी और सामान्य मीडिया का प्रवाह नियंत्रण।
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरण के बॉयलर, पंप आदि के तरल प्रवाह को नियंत्रित और मॉनिटर करें।
विशेषताएँ
● पानी और सामान्य मीडिया का प्रवाह नियंत्रण
पुनर्निर्मित एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15(8A)250VAC स्विच रेटिंग
● IP65, कक्षा I संलग्नक
बिंदु समायोज्य सेट करें
● स्टेनलेस स्टील चप्पू
पीतल सामग्री
मैक्स।तरल अस्थायी 120℃
● अधिकतम काम करने का दबाव 13.5 बीए
| ऑपरेशन का प्रकार | ऑन / ऑफ, सिंगल-स्टेज, माइक्रो स्विच |
| उत्पादन | एसपीडीटी 15(8ए) 24/250वीएसी |
| प्रवाह की दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| संवेदन तत्व | चप्पू |
| तरल अनुप्रयोग | गर्म, ठंडा, कुआं, पूल और समुद्र का पानी, नमकीन या एथिलीन ग्लाइकॉल |
| द्रव के संपर्क में भागों की सामग्री | पीतल |
| चप्पू सामग्री | स्टेनलेस स्टील |
| तरल तापमान | -20 ℃ ~ 120 ℃ |
| अनुमेय परिवेश का तापमान | -40 ℃ ~ 85 ℃ |
| अनुमेय परिवेश आर्द्रता | 10…90% आरएच, गैर संघनक |
| केबल प्रविष्ट | M18 फिटिंग |
| आवास | आग प्रतिरोध एबीएस या पीसी |
| संरक्षण | आईपी65 |
| रंग | सफेद |
| वज़न | 1.0 किग्रा |
मॉडल के प्रकार
| नमूना | संबंध |
| केडब्ल्यूएफएस-1 | 1/2"-14 एनपीटी |
| केडब्ल्यूएफएस-2 | 3/4"-14 एनपीटी |
| केडब्ल्यूएफएस-3 | 1" -11½ एनपीटी |
| लाइन पाइप का आकार (में।) | 1 | 1-¼ | 1-आधा | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह | प्रवाह वृद्धि मैंऔरजुड़ा हुआ |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| प्रवाह में कमी मैंऔरजुड़ा हुआ |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| अधिकतम प्रवाह | प्रवाह वृद्धि मैंऔरजुड़ा हुआ |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| प्रवाह में कमी मैंऔरजुड़ा हुआ |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
टिप्पणी:
प्रत्यय "Z" के साथ प्रवाह दर के लिए, 6 इंच का पैडल स्थापित किया जाना चाहिए।
उपरोक्त तालिका की प्रवाह दर इकाई जीपीएम (एम / एच) है
प्रवाह स्विच को कोहनी या थ्रॉटलिंग से दूर हर स्थिति में प्रवाह दिशा पर तीर के साथ स्थापित किया जा सकता है।यदि पाइप लंबवत है, तो पैडल वजन को संतुलित करने के लिए रेंज को पुन: कैलिब्रेट करें।यदि उपकरण नीचे की ओर लगा हुआ है, तो स्लैग का ध्यान रखें और इसे सीधे पाइप में लगाएं जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई पाइप के अपस्ट्रीम और डाउनस्ट्रीम यूनिट के व्यास से कम से कम 5 गुना हो।
टिप्पणी:
फ्लो स्विच को इसकी न्यूनतम संवेदनशीलता पर फ़ैक्टरी कैलिब्रेट किया जाता है। सेट वाल्व को बढ़ाने के लिए, समायोजन पेंच को दक्षिणावर्त घुमाएं। कट-आउट वाल्व ≥संयंत्र की सुरक्षा की गारंटी के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए।
| चप्पू स्थापित करें | |
| पाइप | ना। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 प्रश्न: प्रसव के समय क्या है?
ए: आपके आदेश के विनिर्देश और मात्रा के अनुसार, आम तौर पर 4
10pcs के भीतर सामान्य मानक उत्पादों के लिए दिन।
2 प्रश्न: क्या आप निर्माता या ट्रेडिंग कंपनी हैं?
ए: हम कई वर्षों के अनुभव के साथ निर्माता हैं। हमारे पास हमारा है
अपने कारखाने। हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
3 प्रश्न: क्या हम उत्पादों पर अपने लोगो का उपयोग कर सकते हैं?
ए: हाँ। हम OEM सेवा प्रदान कर सकते हैं।
4 प्रश्न: क्या आपके पास पूर्व-प्रमाण प्रमाण पत्र वाले उत्पाद हैं?
एक: हाँ, हम आंतरिक सुरक्षा और लौ सबूत प्रमाण पत्र की पेशकश कर सकते हैं।
5 प्रश्न: आपके उत्पादों की वारंटी क्या है?
ए: सामान्य 12 महीने है।
6 प्रश्न: परिवहन का साधन क्या है?
ए: संकेतक द्वारा टीएनटी, फेडेक्स, डीएचएल, यूपीएस, या रसद जैसे एक्सप्रेस।
