उत्पाद विवरण:
|
| नाम: | तरल प्रवाह स्विच | ऑपरेशन का प्रकार: | ऑन / ऑफ, सिंगल-स्टेज, माइक्रो स्विच |
|---|---|---|---|
| तरल तापमान: | -20 ℃ ~ 120 ℃ | अनुमेय परिवेश का तापमान: | -40 ℃ ~ 85 ℃ |
| प्रमुखता देना: | वायवीय इलेक्ट्रिक सोलनॉइड वाल्व,केएसवी 380 वी इलेक्ट्रिक सोलेनॉइड वाल्व,केएसवी सीई 24 वोल्ट वायवीय सोलनॉइड वाल्व |
||

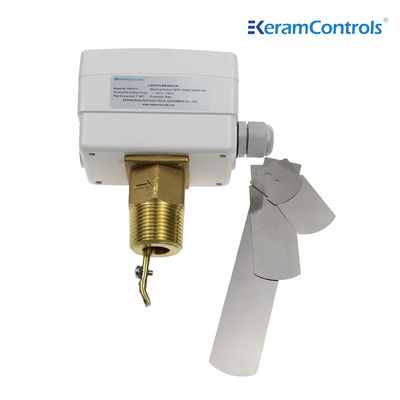

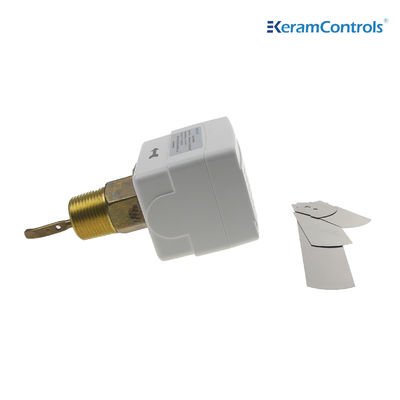

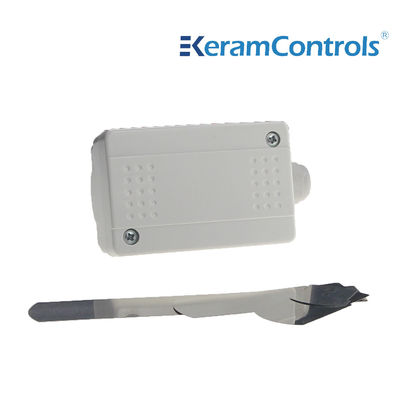

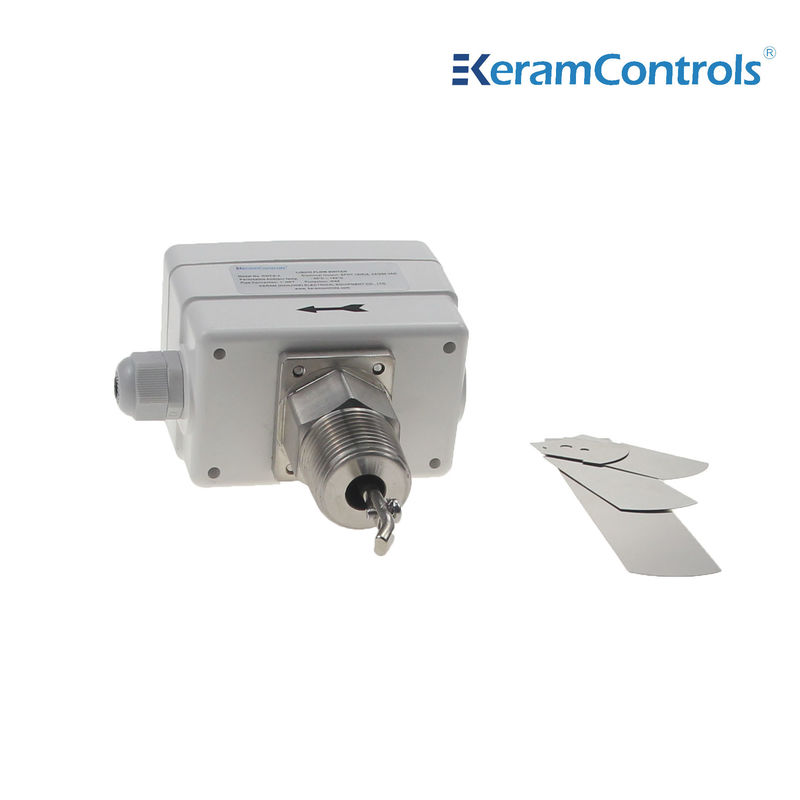

KWFS श्रृंखला तरल प्रवाह स्विच, औद्योगिक संयंत्रों में पाइपलाइनों के लिए उपयुक्त: हीटिंग और एयर कंडीशनिंग, प्रशीतन प्रणाली और गर्मी पंप, पानी का प्रवाह नियंत्रण और पारंपरिक तरल मीडिया।
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरण के बॉयलर, पंप आदि के तरल प्रवाह को नियंत्रित और मॉनिटर करें।
विशेषताएँ
● पानी और सामान्य मीडिया का प्रवाह नियंत्रण
● नवीनीकृत एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15(8A)250VAC स्विच रेटिंग
● IP65, कक्षा I संलग्नक
● सेट बिंदु समायोज्य
● स्टेनलेस स्टील चप्पू
●पीतल सामग्री
● मैक्स।तरल अस्थायी 120 ℃
● अधिकतम काम का दबाव 13.5Ba
| ऑपरेशन का प्रकार | ऑन / ऑफ, सिंगल-स्टेज, माइक्रो स्विच |
| उत्पादन | एसपीडीटी 15(8ए) 24/250 वीएसी |
| प्रवाह की दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| संवेदन तत्व | चप्पू |
| तरल अनुप्रयोग | गर्म, ठंडा, अच्छी तरह से, पूल और समुद्र का पानी, नमकीन या एथिलीन ग्लाइकोल |
| तरल पदार्थ के संपर्क में भागों की सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल तापमान | -20 ℃ ~ 120 ℃ |
| अनुमेय परिवेश का तापमान | -40 ℃ ~ 85 ℃ |
| अनुमेय परिवेश आर्द्रता | 10…90% आरएच, गैर-संघनक |
| केबल प्रविष्ट | M18 फिटिंग |
| आवास | आग प्रतिरोध एबीएस या पीसी |
| संरक्षण | IP65 |
| रंग | सफेद |
| वज़न | 1.0 किग्रा |
मॉडल के प्रकार
| नमूना | संबंध |
| KWFS-1 | 1/2" -14 एनपीटी |
| KWFS-2 | 3/4" -14 एनपीटी |
| KWFS-3 | 1" -11½ एनपीटी |
| लाइन पाइप का आकार (में।) | 1 | 1-¼ | 1-आधा | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5जेड | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह | प्रवाह में वृद्धि ①और②कनेक्टेड |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| प्रवाह में कमी ①और③जुड़ा हुआ |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| अधिकतम प्रवाह | प्रवाह में वृद्धि ①और②कनेक्टेड |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| प्रवाह में कमी ①और③जुड़ा हुआ |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
टिप्पणी:
①प्रत्यय "जेड" के साथ प्रवाह दर के लिए, 6 इंच पैडल स्थापित होना चाहिए।
②उपरोक्त तालिका की प्रवाह दर इकाई GPM (m /h) है
प्रवाह दिशा पर तीर के साथ कोहनी या थ्रॉटलिंग से दूर हर स्थिति में प्रवाह स्विच स्थापित किया जा सकता है।यदि पाइप लंबवत है, तो पैडल के वजन को संतुलित करने के लिए रेंज को फिर से कैलिब्रेट करें।यदि डिवाइस नीचे की ओर घुड़सवार है, तो स्लैग का ध्यान रखें और इसे एक सीधे पाइप में लागू करें जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई पाइप के व्यास से कम से कम 5 गुना हो और यूनिट के नीचे हो।
टिप्पणी:
प्रवाह स्विच को इसकी न्यूनतम संवेदनशीलता पर कैलिब्रेट किया जाता है। सेट वाल्व को बढ़ाने के लिए, समायोजन पेंच को दक्षिणावर्त घुमाएं। कट-आउट वाल्व संयंत्र की सुरक्षा की गारंटी के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए।
| पैडल स्थापित करें | |
| पाइप | ना। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4 "जेड | 1,2,3,4 |
| 5" | 1,2,3 |
| 5 "जेड | 1,2,3,4 |
| 6" | 1,2,3 |
| 6 "जेड | 1,2,3,4 |
| 8" | 1,2,3 |
| 8 "जेड | 1,2,3,4 |
1 क्यू: प्रसव के समय क्या है?
ए: आपके आदेश की विशिष्टता और मात्रा के अनुसार, आम तौर पर 4
10 पीसी के भीतर सामान्य मानक उत्पादों के लिए दिन।
2 प्रश्न: क्या आप निर्माता या ट्रेडिंग कंपनी हैं?
ए: हम कई वर्षों के अनुभव के साथ निर्माता हैं। हमारे पास है
अपने कारखाने। हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
3 प्रश्न: क्या हम उत्पादों पर अपने लोगो का उपयोग कर सकते हैं?
ए: हाँ। हम OEM सेवा प्रदान कर सकते हैं।
4 प्रश्न: क्या आपके पास पूर्व प्रमाण प्रमाण पत्र वाले उत्पाद हैं?
एक: हाँ, हम आंतरिक सुरक्षा और लौ सबूत प्रमाण पत्र की पेशकश कर सकते हैं।
5 प्रश्न: आपके उत्पादों की वारंटी क्या है?
ए: सामान्य 12 महीने है।
6 प्रश्न: परिवहन के साधन क्या हैं?
ए: सूचक द्वारा टीएनटी, फेडेक्स, डीएचएल, यूपीएस, या रसद जैसे एक्सप्रेस।
