उत्पाद विवरण:
|
| नाम: | तरल प्रवाह स्विच | अनुकूलित समर्थन: | ओम |
|---|---|---|---|
| गारंटी: | 1 वर्ष | प्रमाणन: | CE |
| संपर्क व्यवस्था: | स्पैडट | विद्युत मूल्यांकन: | 15(8)ए 24/250वीएसी |
| अनुमेय तापमान: | पैडल （-20 ~ 120）） | इंस्टालेशन: | लंबवत स्थापना |
| वितरण: | 3-5 कार्य दिवस | केबल: | M18 |
| संवेदन तत्व: | चप्पू | सुरक्षा: | आईपी65 |
| रंग: | सफ़ेद | ||
| प्रमुखता देना: | केडब्ल्यूएफएस समायोज्य तरल प्रवाह स्विच,द्रव प्रवाह स्विच में,24v 1 इंच पानी प्रवाह स्विच |
||

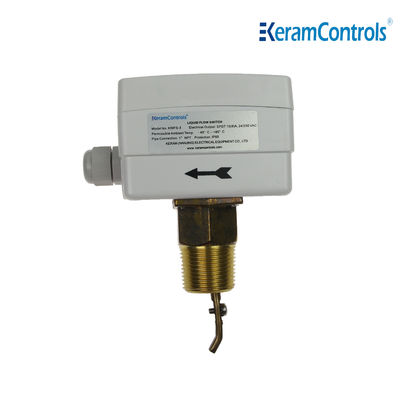

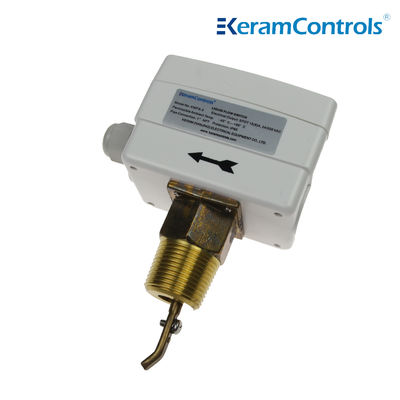

KWFS श्रृंखला तरल प्रवाह पैडल स्विच, औद्योगिक संयंत्रों के पाइप के लिए उपयुक्तः हीटिंग और एयर कंडीशनिंग, शीतलन प्रणाली और गर्मी पंप। पानी और सामान्य मीडिया के प्रवाह नियंत्रण।

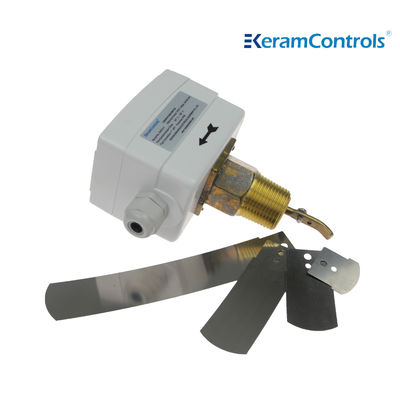

पैडल 1 से 8 इंच के आकार के पाइप में फिट होने के लिए समायोज्य हैं।
केडब्ल्यूएफएस श्रृंखला तरल प्रवाह पैडल स्विच एक किफायती प्रवाह प्रूफिंग समाधान प्रदान करता है।
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरण के बॉयलरों, पंपों आदि के तरल प्रवाह का नियंत्रण और निगरानी।
विशेषताएं
● पानी और सामान्य माध्यमों के प्रवाह को नियंत्रित करना
● नवीनीकृत एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15 ((8A) 250VAC स्विच रेटिंग
● IP65, कक्षा I का आवरण
● सेट प्वाइंट समायोज्य
● स्टेनलेस स्टील का पैडल
●ब्रास सामग्री
● अधिकतम तरल तापमान 120°C
● अधिकतम कार्य दबाव 13.5Ba
| ऑपरेशन का प्रकार | ऑन/ऑफ, सिंगल स्टेज, माइक्रो स्विच |
| आउटपुट | SPDT 15 ((8A) 24/250VAC |
| प्रवाह दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसर तत्व | पद्ल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुएं, पूल और समुद्र का पानी, लवण या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में भाग सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल का तापमान | -20°C~120°C |
| अनुमेय परिवेश तापमान | -40°C से 85°C |
| अनुमेय परिवेश आर्द्रता | 10--90% आरएच, गैर-संक्षेपण |
| केबल प्रवेश | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या पीसी |
| सुरक्षा | IP65 |
| रंग | सफेद |
| वजन | 1.0 किलो |
मॉडल के प्रकार
| मॉडल | संबंध |
| KWFS-1 | 1/2" -14 एनपीटी |
| KWFS-2 | 3/4" -14 एनपीटी |
| KWFS-3 | 1" -111⁄2 एनपीटी |
| लाइन पाइप का आकार | 1 | एक चौथाई | एक-डेढ़ | 2 | दो चौथाई | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह | प्रवाह में वृद्धि ①&2संलग्न |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| प्रवाह में कमी ①&कनेक्टेड |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (४.३) |
50.1 (११.४) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| अधिकतम प्रवाह | प्रवाह में वृद्धि ①&2संलग्न |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (११.४) |
127.6 (29.0) |
81.0 (१८.४) |
245.0 (55.6) |
118.0 (१८.४) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| प्रवाह में कमी ①&कनेक्टेड |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
नोटः
'Z' प्रत्यय के साथ प्रवाह दरों के लिए, 6 इंच के पैडल को स्थापित किया जाना चाहिए।
उपरोक्त तालिका की प्रवाह दर इकाई GPM (m / h) है
यदि पाइप ऊर्ध्वाधर है, तो पैडल वजन को संतुलित करने के लिए रेंज को फिर से कैलिब्रेट करें।यदि उपकरण नीचे की ओर घुड़सवार है, स्लैग का ध्यान रखें और इसे एक सीधी पाइप में लगाएं जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई पाइप के व्यास से कम से कम 5 गुना हो।
नोटः
प्रवाह स्विच को इसकी न्यूनतम संवेदनशीलता पर कारखाने में कैलिब्रेट किया गया है। सेट वाल्व को बढ़ाने के लिए, समायोजन स्क्रू को घड़ी की दिशा में घुमाएं।कट-आउट वाल्व ≥ संयंत्र की सुरक्षा सुनिश्चित करने के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए.
| पैडल स्थापित करें | |
| पाइप | नहीं। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 प्रश्न: डिलीवरी का समय क्या है?
एकः आपके आदेश के विनिर्देश और मात्रा के अनुसार, आम तौर पर 4
सामान्य मानक उत्पादों के लिए 10pcs के भीतर।
2 प्रश्न: क्या आप निर्माता या व्यापारिक कंपनी हैं?
एकः हम कई वर्षों के अनुभव के साथ निर्माता हैं।
हमारे कारखाने का दौरा करने के लिए आपका स्वागत है.
3 प्रश्नः क्या हम उत्पादों पर अपने लोगो का उपयोग कर सकते हैं?
एकः हाँ. हम OEM सेवा प्रदान कर सकते हैं.
4 प्रश्न: क्या आपके पास पूर्व प्रमाण प्रमाण पत्र वाले उत्पाद हैं?
उत्तर: हाँ, हम आंतरिक सुरक्षा और लौ प्रतिरोधी प्रमाणपत्र प्रदान कर सकते हैं।
5 प्रश्न: आपके उत्पादों की वारंटी क्या है?
उत्तर: सामान्य रूप से 12 महीने का होता है।
6 प्रश्न: परिवहन का साधन क्या है?
उत्तर: एक्सप्रेस जैसे कि टीएनटी,फेडेक्स,डीएचएल,यूपीएस या सूचक के अनुसार रसद।
