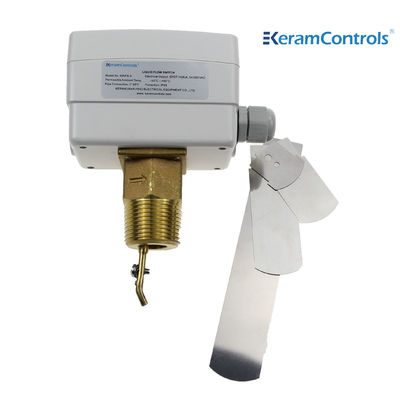

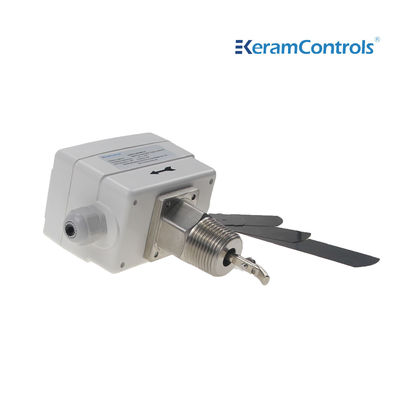

एसपीडीटी पॉटर पानी प्रवाह स्विच प्रवाह स्विच
| ऑपरेशन का प्रकार: | ऑन / ऑफ, सिंगल-स्टेज, माइक्रो स्विच | उत्पादन: | एसपीडीटी 15(8ए) 24/250 वीएसी |
|---|---|---|---|
| प्रवाह की दरें: | प्रवाह दर तालिका देखें | प्रमाणन: | CE |
| संवेदन तत्व: | चप्पू | पैडल सामग्री: | स्टेनलेस स्टील |
| तरल तापमान: | -20 ℃ ~ 120 ℃ | सुरक्षा: | आईपी65 |
| प्रमुखता देना |
KQF-B01 3 रास्ता 1 मोटर चालित गेंद वाल्व,KQF-B01 DC9 1 मोटर चालित गेंद वाल्व,KQF-B01 24V तीन तरफा विद्युत गेंद वाल्व |
||
पॉटर वाटर फ्लो स्विच / गर्म पानी के प्रवाह स्विच
विवरण
KWFS एक स्टेनलेस स्टील प्रोपेलर है प्रवाह के परिवर्तन को महसूस करने के लिए, और फिर पैडल की स्थिति बदल जाती है, ताकि माइक्रो स्विच बदल जाए, ताकि स्विच सिग्नल आउटपुट हो,प्रवाह के आकार को नियंत्रित करें.
आवेदन
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरण के बॉयलरों, पंपों आदि के तरल प्रवाह का नियंत्रण और निगरानी।
विशेषताएं
● पानी और सामान्य माध्यमों के प्रवाह को नियंत्रित करना
● नवीनीकृत एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15 ((8A) 250VAC स्विच रेटिंग
● IP65, कक्षा I का आवरण
● सेट प्वाइंट समायोज्य
● स्टेनलेस स्टील का पैडल
●ब्रास सामग्री
● अधिकतम तरल तापमान 120°C
● अधिकतम कार्य दबाव 13.5Ba
विनिर्देश
| ऑपरेशन का प्रकार | ऑन/ऑफ, सिंगल स्टेज, माइक्रो स्विच |
| आउटपुट | SPDT 15 ((8A) 24/250VAC |
| प्रवाह दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसर तत्व | पद्ल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुएं, पूल और समुद्र का पानी, लवण या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में भाग सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल का तापमान | -20°C~120°C |
| अनुमेय परिवेश तापमान | -40°C से 85°C |
| अनुमेय परिवेश आर्द्रता | 10--90% आरएच, गैर-संक्षेपण |
| केबल प्रवेश | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या पीसी |
| सुरक्षा | IP65 |
| रंग | सफेद |
| वजन | 1.0 किलो |
मॉडल के प्रकार
| मॉडल | संबंध |
| KWFS-1 | 1/2" -14 एनपीटी |
| KWFS-2 | 3/4" -14 एनपीटी |
| KWFS-3 | 1" -111⁄2 एनपीटी |
तरल प्रवाह दर तालिका
| लाइन पाइप का आकार | 1 | एक चौथाई | एक-डेढ़ | 2 | दो चौथाई | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह | प्रवाह में वृद्धि ①&2संलग्न |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12.9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| प्रवाह में कमी ①&कनेक्टेड |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (४.३) |
50.1 (११.४) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| अधिकतम प्रवाह | प्रवाह में वृद्धि ①&2संलग्न |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (११.४) |
127.6 (29.0) |
81.0 (१८.४) |
245.0 (55.6) |
118.0 (१८.४) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| प्रवाह में कमी ①&कनेक्टेड |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
नोटः
'Z' प्रत्यय के साथ प्रवाह दरों के लिए, 6 इंच के पैडल को स्थापित किया जाना चाहिए।
उपरोक्त तालिका की प्रवाह दर इकाई GPM (m / h) है
विद्युत तार
स्थापना
यदि पाइप ऊर्ध्वाधर है, तो पैडल वजन को संतुलित करने के लिए रेंज को फिर से कैलिब्रेट करें।यदि उपकरण नीचे की ओर घुड़सवार है, स्लैग का ध्यान रखें और इसे एक सीधी पाइप में लगाएं जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई पाइप के व्यास से कम से कम 5 गुना हो।
नोटः
प्रवाह स्विच को इसकी न्यूनतम संवेदनशीलता पर कारखाने में कैलिब्रेट किया गया है। सेट वाल्व को बढ़ाने के लिए, समायोजन स्क्रू को घड़ी की दिशा में घुमाएं।कट-आउट वाल्व ≥ संयंत्र की सुरक्षा सुनिश्चित करने के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए.
आयाम (मिमी)

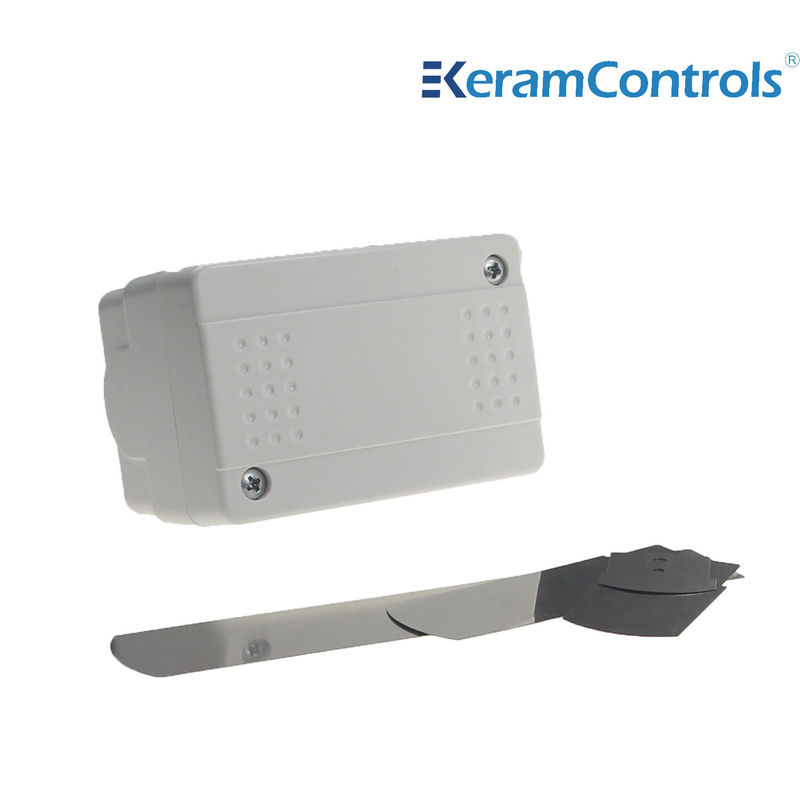

पैडल
| पैडल स्थापित करें | |
| पाइप | नहीं। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
