चिलर के लिए प्रवाह स्विच
| नमूना: | केडब्ल्यूएफएस | ऑपरेशन का प्रकार: | चालू/बंद, एकल-चरण, माइक्रो स्विच |
|---|---|---|---|
| उत्पादन: | एसपीडीटी 15(8ए) 24/250वीएसी | संवेदन तत्व: | चप्पू |
| चप्पू सामग्री: | स्टेनलेस स्टील | ||
| प्रमुखता देना |
KML2 तरल प्रवाह सेंसर,DC5V तरल प्रवाह सेंसर,1.75Mpa पानी के प्रवाह सेंसर स्विच |
||

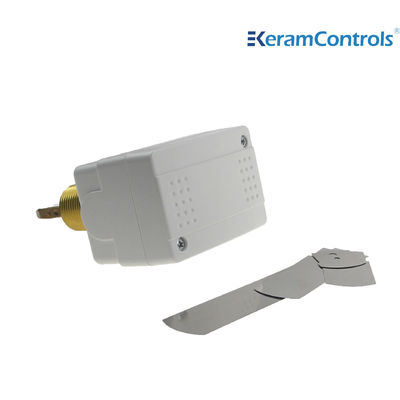

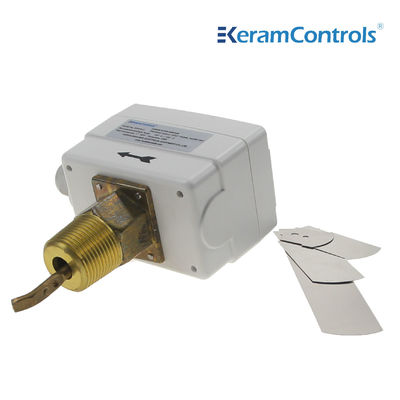

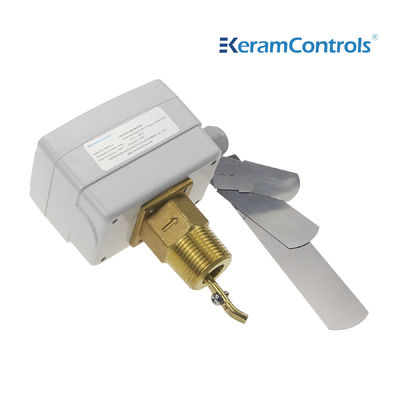

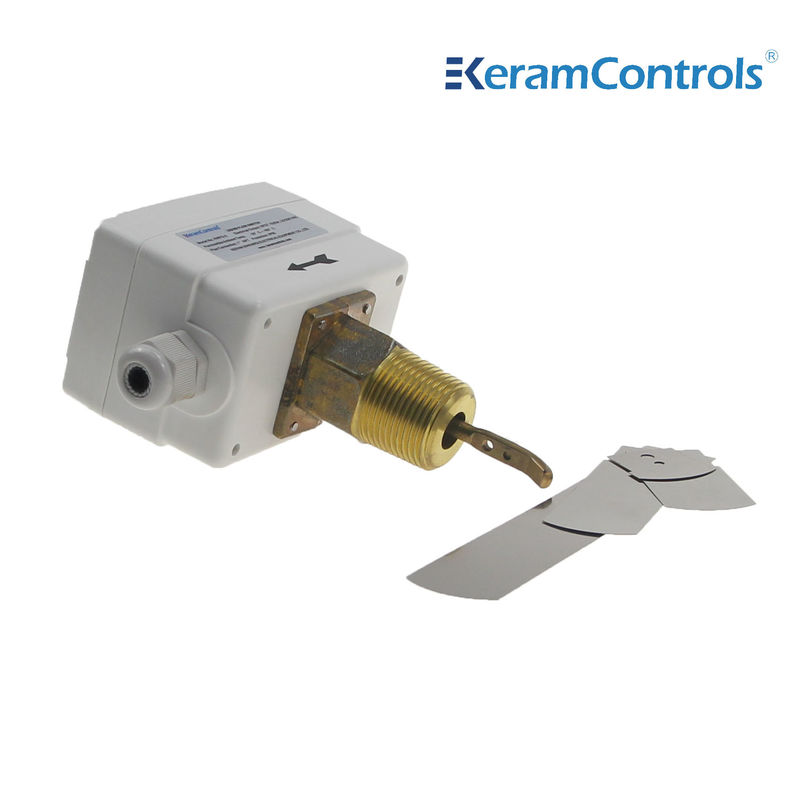

चिलर के लिए प्रवाह स्विच
विवरण
KWFS तरल और गैर-संक्षारक दोनों तरल पदार्थों के लिए एक प्रवाह स्विच है, और संक्षारक तरल पदार्थों में जरूरत पड़ने पर मीडिया से संपर्क करने के लिए स्टेनलेस स्टील थ्रेड्स में इसका उपयोग किया जा सकता है।
आवेदन
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरणों के बॉयलर, पंप आदि के तरल प्रवाह को नियंत्रित और मॉनिटर करें।
विशेषताएँ
● पानी और सामान्य मीडिया का प्रवाह नियंत्रण
● नवीनीकृत एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15(8A)250VAC स्विच रेटिंग
● IP65, क्लास I एनक्लोजर
● बिंदु समायोज्य सेट करें
● स्टेनलेस स्टील चप्पू
●पीतल सामग्री
● अधिकतम. तरल तापमान 120℃
● अधिकतम कार्य दबाव 20Ba
विशेष विवरण
| ऑपरेशन का प्रकार | चालू/बंद, एकल-चरण, माइक्रो स्विच |
| उत्पादन | एसपीडीटी 15(8ए) 24/250वीएसी |
| प्रवाह दर | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| संवेदन तत्व | चप्पू |
| तरल अनुप्रयोग | गर्म, ठंडा, कुआँ, पूल और समुद्र का पानी, नमकीन या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में सामग्री के भाग | पीतल |
| चप्पू सामग्री | स्टेनलेस स्टील |
| तरल तापमान | -20℃~120℃ |
| अनुमेय परिवेश तापमान | -40℃~85℃ |
| अनुमेय परिवेशीय आर्द्रता | 10...90% आरएच, गैर-संघनक |
| केबल प्रविष्टि | एम18 फिटिंग |
| आवास | अग्नि प्रतिरोध एबीएस या पीसी |
| सुरक्षा | आईपी65 |
| रंग | सफ़ेद |
| वज़न | 1.0 किग्रा |
मॉडल के प्रकार
| नमूना | संबंध |
| KWFS-1 | 1/2"-14 एनपीटी |
| KWFS-2 | 3/4"-14 एनपीटी |
| KWFS-3 | 1"-11½ एनपीटी |
तरल प्रवाह दर तालिका
| लाइन पाइप का आकार(इंच) | 1 | 1-¼ | 1-आधा | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह | प्रवाह में वृद्धि ①&②कनेक्टेड |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| प्रवाह में कमी ①&③कनेक्टेड |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| अधिकतम प्रवाह | प्रवाह में वृद्धि ①&②कनेक्टेड |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| प्रवाह में कमी ①&③कनेक्टेड |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
टिप्पणी:
①प्रत्यय "Z" के साथ प्रवाह दर के लिए, 6 इंच का पैडल स्थापित किया जाना चाहिए।
②उपरोक्त तालिका की प्रवाह दर इकाई GPM (m/h) है
बिजली की तारें
इंस्टालेशन
प्रवाह दिशा पर तीर के साथ, प्रवाह स्विच को कोहनी या थ्रॉटलिंग से दूर हर स्थिति में स्थापित किया जा सकता है। यदि पाइप लंबवत है, तो पैडल वजन को संतुलित करने के लिए रेंज को पुन: कैलिब्रेट करें। यदि उपकरण नीचे की ओर लगाया गया है, तो स्लैग का ध्यान रखें और इसे एक सीधे पाइप में लगाएं जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई यूनिट के अपस्ट्रीम और डाउनस्ट्रीम पाइप के व्यास से कम से कम 5 गुना हो।
टिप्पणी:
प्रवाह स्विच को उसकी न्यूनतम संवेदनशीलता पर फ़ैक्टरी द्वारा कैलिब्रेट किया जाता है। सेट वाल्व को बढ़ाने के लिए, समायोजन पेंच को दक्षिणावर्त घुमाएँ। कट-आउट वाल्व संयंत्र की सुरक्षा की गारंटी के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए।
आयाम (मिमी)
पैडल
| पैडल स्थापित करें | |
| पाइप | नहीं। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"जेड | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"जेड | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"जेड | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"जेड | 1,2,3,4 |
