-40~85°C IP54 अंतर वायु दबाव स्विच
| नमूना: | क्यूएडी | संपर्क व्यवस्था: | स्पैडट |
|---|---|---|---|
| मिडिया: | वायु, गैर-दहनशील और गैर-आक्रामक गैस | अधिकतम परिचालन दबाव: | 10kpa |
| स्थापित करने की स्थिति: | किसी भी ऊर्ध्वाधर विमान में डायाफ्राम | सुरक्षा की डिग्री: | IP54 (कवर के साथ) |
| परिचालन तापमान: | -40 ℃ से 85 ℃ | ||
| प्रमुखता देना |
IP54 वायु दबाव स्विच,10kPa अंतर वायु दबाव स्विच,एसपीडीटी अंतर दबाव स्विच |
||

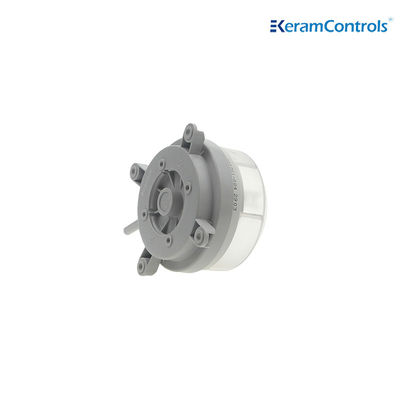

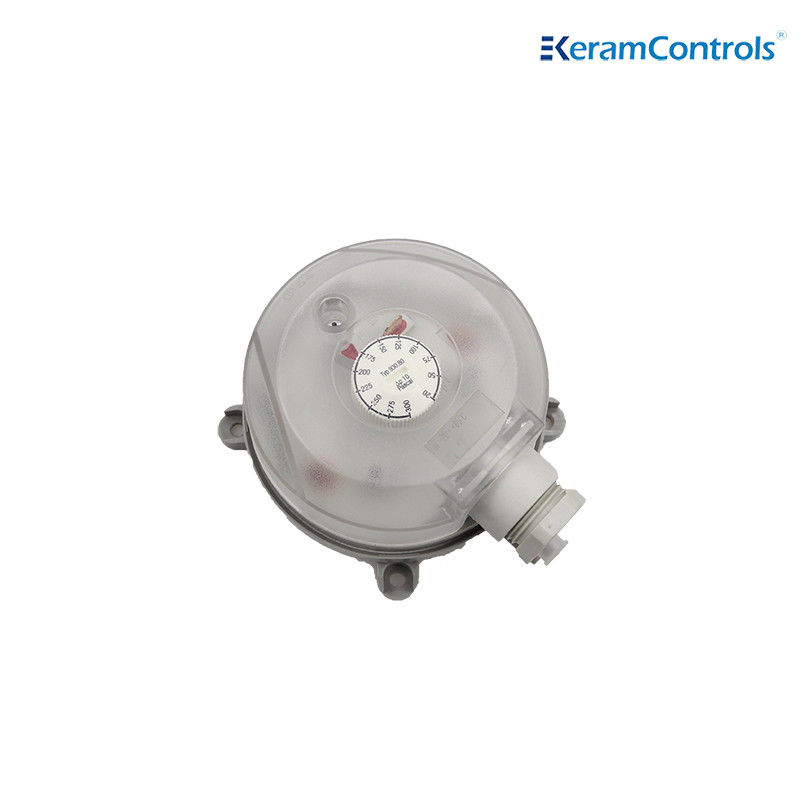

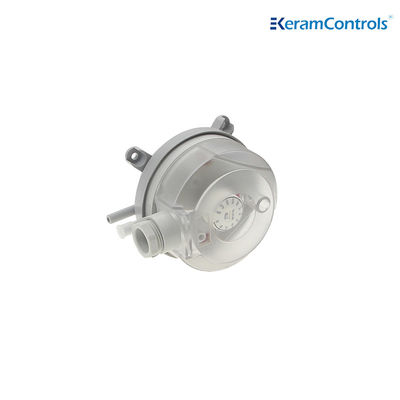

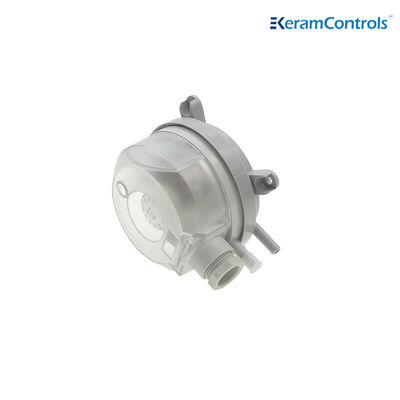

-40~85°C IP54 अंतर वायु दबाव स्विच
विवरण
QAD श्रृंखला अंतर दबाव स्विच सामान्य प्रयोजन दबाव स्विच हैं जो HVAC और ऊर्जा प्रबंधन अनुप्रयोगों दोनों के लिए डिज़ाइन किए गए हैं। इन दबाव स्विच का उपयोग सकारात्मक,नकारात्मक, या डीबीजेड-06, ए/एसपीटी या ए/वीपीटी सीरीज़ के नमूना नलिका के साथ प्रयोग किए जाने पर अंतर वायु दबाव। एनईएमए 3 (आईपी 54) रेटेड मौसम प्रतिरोधी प्लास्टिक आवरण में एक ऑन/ऑफ है,एकल चरण माइक्रो स्विच और सिलिकॉन डायफ्राम द्वारा अलग दो दबाव कक्षइसके अलावा, इस आवरण में 1⁄2-डायरेक्टरी नॉकआउट है और यह सक्रिय स्विच टर्मिनल स्क्रू के साथ आकस्मिक संपर्क के खिलाफ सुरक्षा प्रदान करता है।सेट बिंदु एक क्षेत्र गेज के साथ तुलना के बिना समायोजित किया जा सकता है, मानोमीटर या मैग्नेहेलिक।
तकनीकी विनिर्देश
| मॉडल | QAD |
| मीडिया | वायु,गैर ज्वलनशील और गैर आक्रामक गैसें |
| अधिकतम परिचालन दबाव | 10kPa |
| माउंटिंग स्थिति | किसी भी ऊर्ध्वाधर विमान में डायफ्राम |
| सुरक्षा का स्तर | IP54 ((कवर के साथ) |
| ऑपरेटिंग तापमान | -40°C से 85°C तक |
| संपर्क व्यवस्था | एसपीडीटी |
| विद्युत रेटिंग | प्रतिरोध: प्रारंभिकः < 50 मिलीओहम्स; |
| वर्तमान1.5A प्रतिरोधक (0.4A प्रेरक) 250V | |
| विद्युत कनेक्शन | 6.3x0.8 ब्लेड 46244 या पेंच टर्मिनल |
| सामग्री | आवासः एबीएस |
| नलिका कनेक्टर: एबीएस | |
| झिल्लीः सिलिकॉन | |
| केबल आवरणःपीवीसी | |
| वजन | 0.15 किलोग्राम ((0.35 किलोग्राम लचीला पाइप के साथ) |
| संबंध | φ6.0mm ट्यूब कनेक्शन के लिए |
| अनुमोदन | UL,CE,RoHS |
आयाम ((मिमी)
स्थापना कनेक्शन
QAD श्रृंखला के वायु दबाव नियंत्रण ऊर्ध्वाधर स्थिति के लिए कारखाने-कैलिब्रेट किया गया है। यदि क्षैतिज रूप से स्थापित किया जाता है तो यह स्विचिंग बिंदु को निम्नानुसार प्रभावित करेगाः
• ढक्कन ऊपर की ओर मोड़ने पर, स्विचिंग पॉइंट स्केल से 15Pa अधिक होता है;
• ढक्कन नीचे की ओर मुड़कर, स्विचिंग पॉइंट स्केल से 15Pa कम है।
नोटः50pa से कम के ट्रिप दबाव के साथ उल्टा स्थापित न करें!
विद्युत वायरिंग
उत्पाद रेंज
| मॉडल | दबाव सीमा | अंतर | सहिष्णुता |
| QAD-1 | 20~200Pa | 10Pa | ±15% |
| QAD-2 | 30~300Pa | 10Pa | ±15% |
| QAD-3 | 40~400Pa | 20Pa | ±15% |
| QAD-4 | 50 से 500Pa | 20Pa | ±15% |
| QAD-5 | 200~1000Pa | 100Pa | ±15% |
| QAD-6 | 500 से 2500Pa | 150Pa | ±15% |
| QAD-7 | 1000 से 5000 पीए | 250Pa | ±15% |
- इस शीट में दिए गए प्रदर्शनों को डिजाइन में सुधार के कारण बिना किसी पूर्व सूचना के संशोधित किया जा सकता है
