बदली ड्वायर डिफरेंशियल एयर प्रेशर स्विच
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Keramcontrols
प्रमाणन:
CE,RoHS
मॉडल नंबर:
क्यूएडी
न्यूनतम आदेश मात्रा:
10
| नमूना: | क्यूएडी | संपर्क व्यवस्था: | स्पैडट |
|---|---|---|---|
| मिडिया: | वायु, गैर-दहनशील और गैर-आक्रामक गैस | अधिकतम परिचालन दबाव: | 10kpa |
| स्थापित करने की स्थिति: | किसी भी ऊर्ध्वाधर विमान में डायाफ्राम | सुरक्षा की डिग्री: | IP54 (कवर के साथ) |
| परिचालन तापमान: | -40 ℃ से 85 ℃ | ||
| प्रमुखता देना |
ड्वायर अंतर वायु दबाव स्विच,एसपीडीटी अंतर वायु दबाव स्विच,विनिमेय hvac दबाव स्विच |
||
उत्पाद विवरण

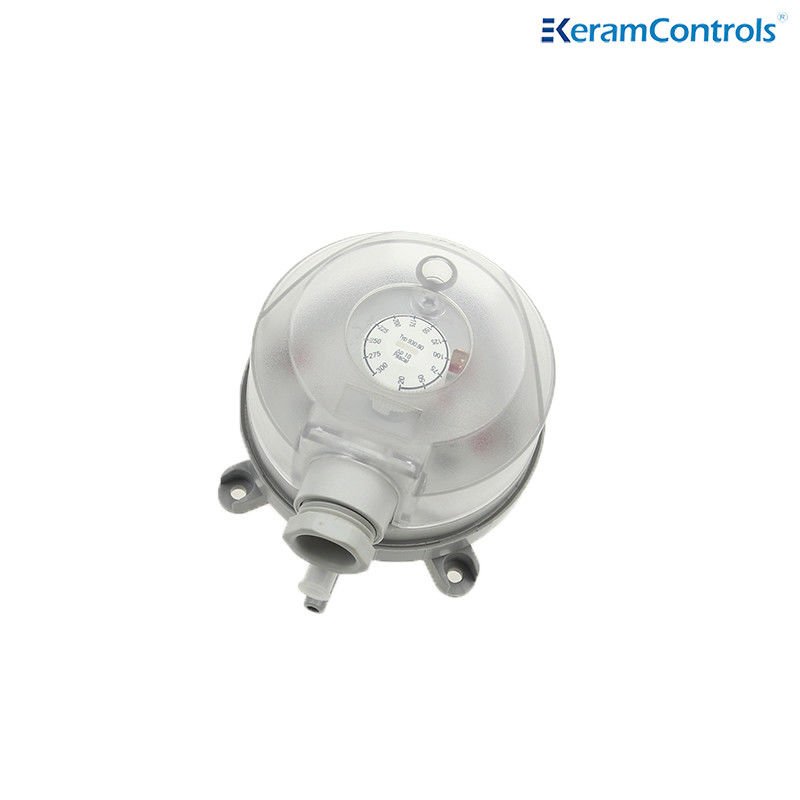

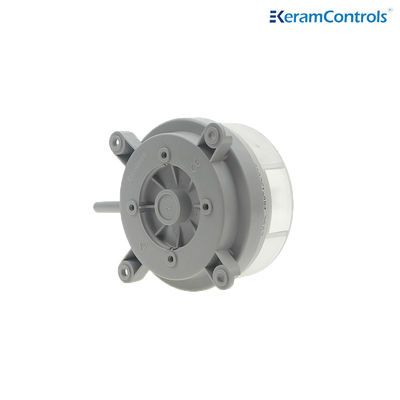

विनिमेय ड्वायर अंतर वायु दबाव स्विच
विवरण
QAD डिफरेंशियल प्रेशर स्विच का उपयोग फैन स्टेटस और डर्टी फिल्टर अनुप्रयोगों के लिए किया जाता है। उस पर दबाव मानों के साथ एक घुंडी से सेटपॉइंट को फील्ड में नेत्रहीन समायोजित किया जा सकता है।प्लास्टिक नलिका जांच ट्यूब, लचीली सिलिकॉन ट्यूबिंग और माउंटिंग स्क्रू सभी मॉडलों के साथ शामिल हैं।
तकनीकी विनिर्देश
| मॉडल | QAD |
| मीडिया | वायु,गैर ज्वलनशील और गैर आक्रामक गैसें |
| अधिकतम परिचालन दबाव | 10kPa |
| माउंटिंग स्थिति | किसी भी ऊर्ध्वाधर विमान में डायफ्राम |
| सुरक्षा का स्तर | IP54 ((कवर के साथ) |
| ऑपरेटिंग तापमान | -40°C से 85°C तक |
| संपर्क व्यवस्था | एसपीडीटी |
| विद्युत रेटिंग | प्रतिरोध: प्रारंभिकः < 50 मिलीओहम्स; |
| वर्तमान1.5A प्रतिरोधक (0.4A प्रेरक) 250V | |
| विद्युत कनेक्शन | 6.3x0.8 ब्लेड 46244 या पेंच टर्मिनल |
| सामग्री | आवासः एबीएस |
| नलिका कनेक्टर: एबीएस | |
| झिल्लीः सिलिकॉन | |
| केबल आवरणःपीवीसी | |
| वजन | 0.15 किलोग्राम ((0.35 किलोग्राम लचीला पाइप के साथ) |
| संबंध | φ6.0mm ट्यूब कनेक्शन के लिए |
| अनुमोदन | UL,CE,RoHS |
आयाम ((मिमी)
स्थापना कनेक्शन
QAD श्रृंखला के वायु दबाव नियंत्रण ऊर्ध्वाधर स्थिति के लिए कारखाने-कैलिब्रेट किया गया है। यदि क्षैतिज रूप से स्थापित किया जाता है तो यह स्विचिंग बिंदु को निम्नानुसार प्रभावित करेगाः
• ढक्कन ऊपर की ओर मोड़ने पर, स्विचिंग पॉइंट स्केल से 15Pa अधिक होता है;
• ढक्कन नीचे की ओर मुड़कर, स्विचिंग पॉइंट स्केल से 15Pa कम है।
नोटः50pa से कम के ट्रिप दबाव के साथ उल्टा स्थापित न करें!
विद्युत वायरिंग
उत्पाद रेंज
| मॉडल | दबाव सीमा | अंतर | सहिष्णुता |
| QAD-1 | 20~200Pa | 10Pa | ±15% |
| QAD-2 | 30~300Pa | 10Pa | ±15% |
| QAD-3 | 40~400Pa | 20Pa | ±15% |
| QAD-4 | 50 से 500Pa | 20Pa | ±15% |
| QAD-5 | 200~1000Pa | 100Pa | ±15% |
| QAD-6 | 500 से 2500Pa | 150Pa | ±15% |
| QAD-7 | 1000 से 5000 पीए | 250Pa | ±15% |
- इस शीट में दिए गए प्रदर्शनों को डिजाइन में सुधार के कारण बिना किसी पूर्व सूचना के संशोधित किया जा सकता है
