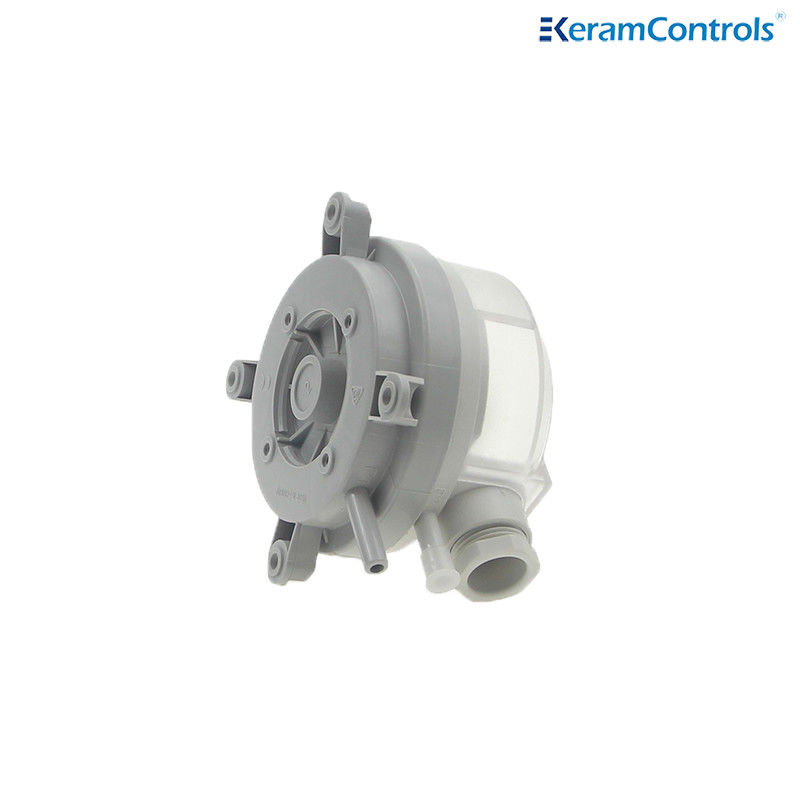

एयर डिफरेंशियल प्रेशर स्विच 20-200Pa एडजस्टेबल माइक्रो प्रेशर एयर स्विच
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Keramcontrols
प्रमाणन:
CE,RoHS
मॉडल नंबर:
क्यूएडी
न्यूनतम आदेश मात्रा:
10
| नमूना: | क्यूएडी | संपर्क व्यवस्था: | स्पैडट |
|---|---|---|---|
| मिडिया: | वायु, गैर-दहनशील और गैर-आक्रामक गैस | अधिकतम परिचालन दबाव: | 10kpa |
| स्थापित करने की स्थिति: | किसी भी ऊर्ध्वाधर विमान में डायाफ्राम | सुरक्षा की डिग्री: | IP54 (कवर के साथ) |
| परिचालन तापमान: | -40 ℃ से 85 ℃ | ||
| प्रमुखता देना |
वायु अंतर दबाव स्विच 20Pa,समायोज्य वायु अंतर दबाव स्विच,IP54 माइक्रो प्रेशर एयर स्विच |
||
उत्पाद विवरण
वायु अंतर दबाव स्विच 20-200Pa समायोज्य सूक्ष्म दबाव वायु स्विच
विवरण
अंतर वायु दबाव स्विच का प्रयोग फिल्टर, प्रशंसकों, वायु नलिकाओं, वातानुकूलन और वेंटिलेशन प्रणालियों के लिए वायु के अंतर दबाव को नियंत्रित करने के लिए किया जाता है।यह दबाव स्विच विशेष रूप से एयर कंडीशनिंग सिस्टम में नियंत्रण और सुरक्षा कार्यों के लिए उपयुक्त है, फैन स्टॉप सिग्नल और गंदे फिल्टर सिग्नल प्रदान करता है।
तकनीकी विनिर्देश
| मॉडल | QAD |
| मीडिया | वायु,गैर ज्वलनशील और गैर आक्रामक गैसें |
| अधिकतम परिचालन दबाव | 10kPa |
| माउंटिंग स्थिति | किसी भी ऊर्ध्वाधर विमान में डायफ्राम |
| सुरक्षा का स्तर | IP54 ((कवर के साथ) |
| ऑपरेटिंग तापमान | -40°C से 85°C तक |
| संपर्क व्यवस्था | एसपीडीटी |
| विद्युत रेटिंग | प्रतिरोध: प्रारंभिकः < 50 मिलीओहम्स; |
| वर्तमान1.5A प्रतिरोधक (0.4A प्रेरक) 250V | |
| विद्युत कनेक्शन | 6.3x0.8 ब्लेड 46244 या पेंच टर्मिनल |
| सामग्री | आवासः एबीएस |
| नलिका कनेक्टर: एबीएस | |
| झिल्लीः सिलिकॉन | |
| केबल आवरणःपीवीसी | |
| वजन | 0.15 किलोग्राम ((0.35 किलोग्राम लचीला पाइप के साथ) |
| संबंध | φ6.0mm ट्यूब कनेक्शन के लिए |
| अनुमोदन | UL,CE,RoHS |
आयाम ((मिमी)
स्थापना कनेक्शन
QAD श्रृंखला के वायु दबाव नियंत्रण ऊर्ध्वाधर स्थिति के लिए कारखाने-कैलिब्रेट किया गया है। यदि क्षैतिज रूप से स्थापित किया जाता है तो यह स्विचिंग बिंदु को निम्नानुसार प्रभावित करेगाः
• ढक्कन ऊपर की ओर मोड़ने पर, स्विचिंग पॉइंट स्केल से 15Pa अधिक होता है;
• ढक्कन नीचे की ओर मुड़कर, स्विचिंग पॉइंट स्केल से 15Pa कम है।
नोटः50pa से कम के ट्रिप दबाव के साथ उल्टा स्थापित न करें!
विद्युत वायरिंग
उत्पाद रेंज
| मॉडल | दबाव सीमा | अंतर | सहिष्णुता |
| QAD-1 | 20~200Pa | 10Pa | ±15% |
| QAD-2 | 30~300Pa | 10Pa | ±15% |
| QAD-3 | 40~400Pa | 20Pa | ±15% |
| QAD-4 | 50 से 500Pa | 20Pa | ±15% |
| QAD-5 | 200~1000Pa | 100Pa | ±15% |
| QAD-6 | 500 से 2500Pa | 150Pa | ±15% |
| QAD-7 | 1000 से 5000 पीए | 250Pa | ±15% |
- इस शीट में दिए गए प्रदर्शनों को डिजाइन में सुधार के कारण बिना किसी पूर्व सूचना के संशोधित किया जा सकता है
