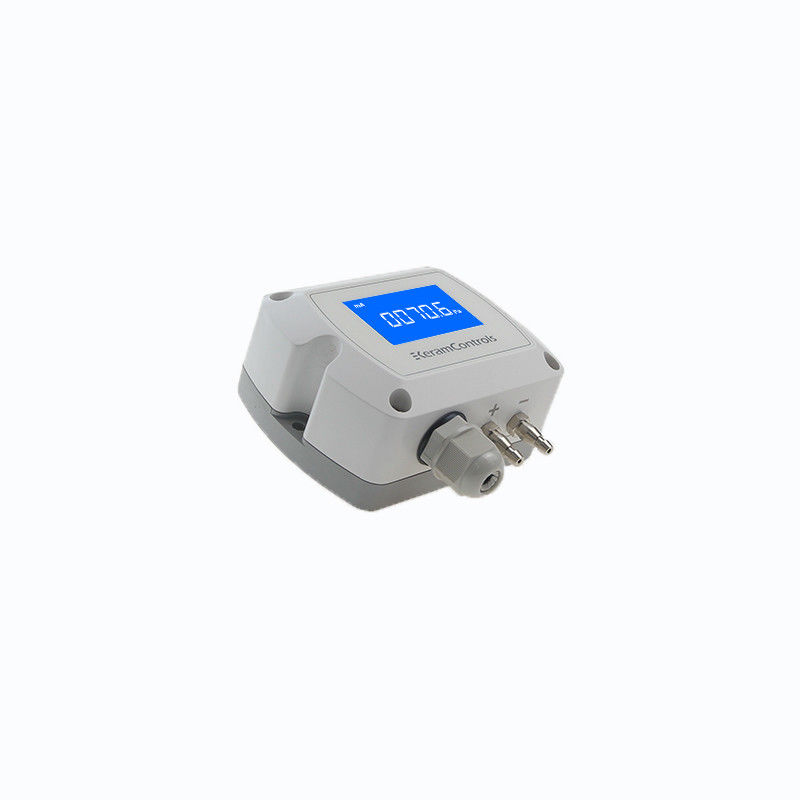

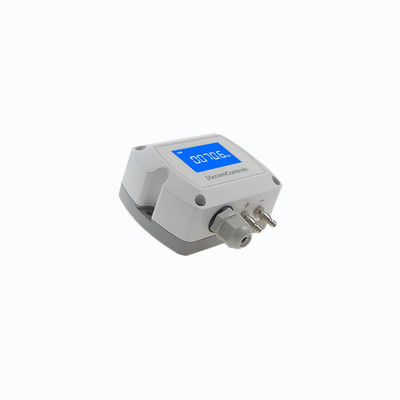

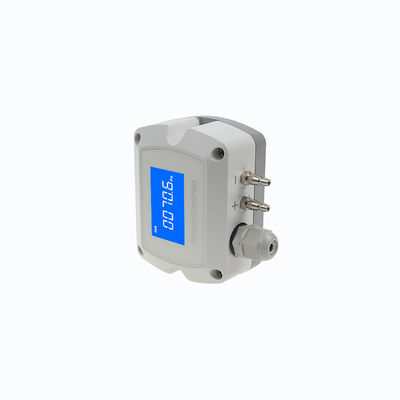

एचवीएसी सिस्टम के लिए IP65 डिजिटल डिफरेंशियल प्रेशर सेंसर
| मिडिया: | वायु और तटस्थ गैसें | ऑटो शून्य: | मैन्युअल अंशांकन |
|---|---|---|---|
| संरक्षण वर्ग: | आईपी65/एनईएमए 4 | शुद्धता: | <±1% एफएस@-5 से +65℃ |
| परिचालन तापमान: | -20 ··· + 70°C | आवास संरक्षण: | आईपी65 |
| प्रमुखता देना |
IP65 डिजिटल अंतर दबाव सेंसर,एचवीएसी डीपीटी अंतर दबाव सेंसर,IP65 डिजिटल अंतर दबाव ट्रांसड्यूसर |
||
डिजिटल अंतर दबाव सेंसर
विवरण
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element वे मापने वाले व्यासपीठ के दोनों किनारों पर पृथक्करण व्यासपीठ और तत्व में भरने वाले तरल के माध्यम से प्रेषित होते हैं।माप डायफ्राम और दोनों तरफ की इन्सुलेशन शीट पर विद्युत् एक संधारित्र बनाते हैं.
जब दोनों तरफ दबाव असंगत हो, तो डायफ्राम का विस्थापन मापा जाता है, और इसका विस्थापन दबाव अंतर के आनुपातिक होता है,तो दोनों पक्षों पर क्षमता बराबर नहीं हैयह दोलन और विघटन के माध्यम से दबाव के आनुपातिक संकेत में परिवर्तित होता है।दबाव ट्रांसमीटर और पूर्ण दबाव ट्रांसमीटर के कामकाजी सिद्धांत सूक्ष्म अंतर दबाव सेंसर के रूप में ही हैअंतर यह है कि कम दबाव वाले कक्ष का दबाव वायुमंडलीय दबाव या वैक्यूम दबाव होता है।ए/डी कनवर्टर डेमोड्यूलेटर के वर्तमान को एक एनालॉग सिग्नल में परिवर्तित करता है जिसका उपयोग माइक्रोकंट्रोलर द्वारा इनपुट दबाव मूल्य का न्याय करने के लिए किया जाता है. माइक्रोप्रोसेसर ट्रांसमीटर के संचालन को नियंत्रित करता है. इसके अलावा यह सेंसर linearizes. पता लगाने रेंज रीसेट करें. इंजीनियरिंग इकाई रूपांतरण, damping, खोलने, सेंसर ट्रिम गणना,निदान और डिजिटल संचार.
विशेषता
- -25/+25Pa से -10000/+10000Pa तक (मॉडल के अनुसार)
- ऑटो शून्य मैनुअल कैलिब्रेशन
- वोल्टेज, करंट, डिजिटल सिग्नल आउटपुट
- मानक सटीकता <± 1% एफएस
- IP65 घर सुरक्षा
आवेदन
- एचवीएसी प्रणाली
- फार्मास्युटिकल क्लीन रूम
- इलेक्ट्रॉनिक क्लीन रूम
- चिकित्सा स्वच्छता कक्ष
- वाणिज्यिक भवन
- सार्वजनिक परिवहन केंद्र
तकनीकी डेटा
| मॉडल | KDP210 |
| माप की इकाइयां | पिताजी, एमएमएच2O,inWG,mmHG,KPa,mbar |
| सटीकता | <±1% FS@-5 से +65°C तक |
| प्रतिक्रिया समय | 0.5s |
| पुनरावृत्ति स्थिरता | एफएस/वर्ष पर ±0.01 प्रतिशत |
| संकल्प | 0.1 पा; 0.1 मिमीएच2O; 0.01mbar; 0.01mmHG |
| मीडिया | वायु और तटस्थ गैसें |
| ऑपरेटिंग तापमान | -20...+70°C |
| भंडारण तापमान | -40...+60°C |
| बिजली की खपत | <1.5W |
| दबाव से अधिक सहन किया | x15 |
| विद्युत आपूर्ति | 16~30VAC/DC (3 तार) / 18~30VDC (2 तार) |
| आउटपुट सिग्नल | 4-20mA ((2 तार) |
| 4-20mA ((3वायर) | |
| 0~5V/0~10VDC ((3वायर) | |
| RS-485 | |
| अनुकूलित | |
| ऑटो शून्य | मैनुअल कैलिब्रेशन |
| आवास सामग्री | पीसी एंड एबीएस, यूएल 94 वी-0 |
| सुरक्षा वर्ग | IP65/NEMA4 |
| प्रदर्शन | बैकलाइट एलसीडी डिस्प्ले ((4-20mA 2 तार बिना बैकलाइट) |
| केबल ग्रंथि | एम16*1.5 |
आयाम ((मिमी)
माप सीमा समायोजन
आउटपुट सेटिंग ((3 तार मॉडल)
मैनुअल शून्य बिंदु सुधार
ऑर्डर गाइडe
KDP210-रेंज डिस्प्ले आउटपुट
| मॉडल | सीमाएँ | प्रदर्शन | आउटपुट | |||
| KDP210 | -100~+100Pa | (1) | एलसीडी बैकलाइट | (D) | 4-20mA ((2 तार) | (ई) |
| -1000~+1000Pa | (2) | 4-20mA ((3 तार) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10वीडीसी (3 तार) | (जी) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| अनुकूलित | ||||||
