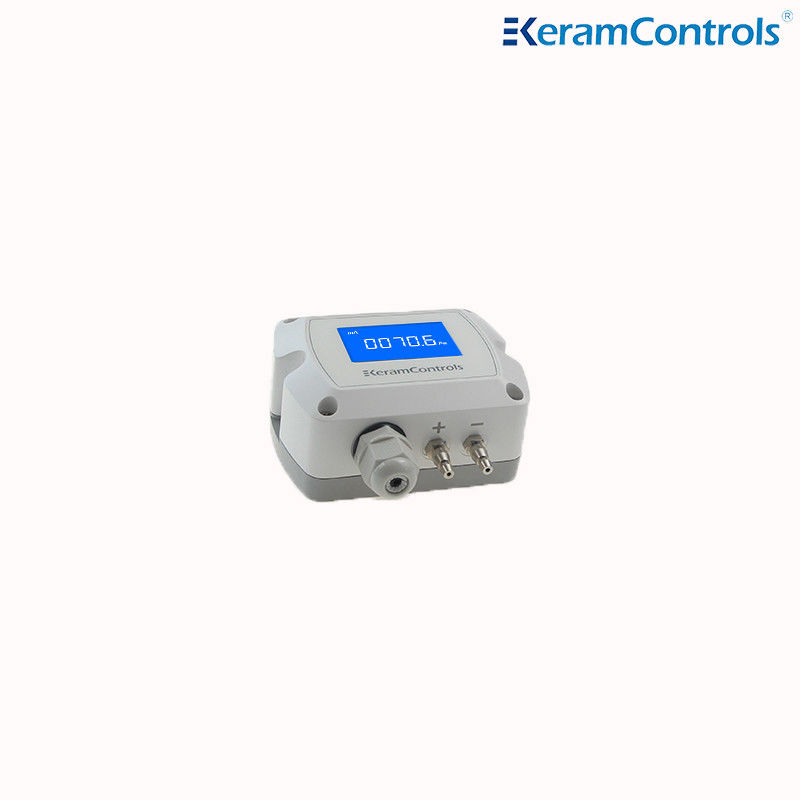

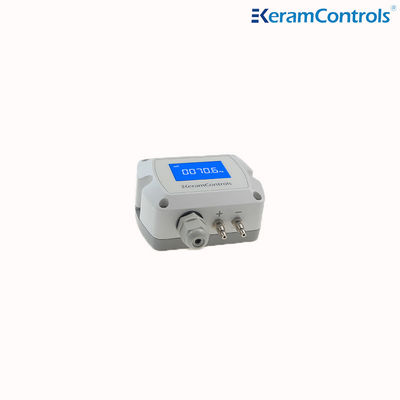

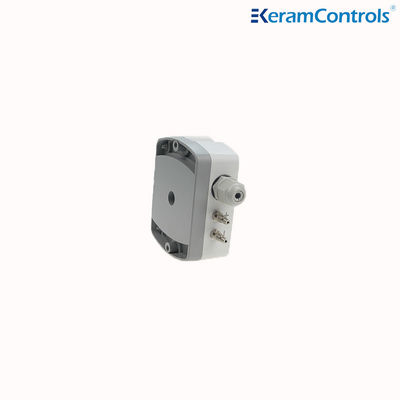

पीसी एबीएस UL94-V0 हाउसिंग के साथ ओम डिफरेंशियल प्रेशर ट्रांसमीटर
| आवास सामग्री: | पीसी और एबीएस, UL94V-0 | प्रदर्शन: | ब्लैकलाइट एलसीडी |
|---|---|---|---|
| दबाव से अधिक सहन: | x15 | शुद्धता: | <±1% एफएस@-5 से +65℃ |
| सुरक्षा: | आईपी65/एनईएमए4 | उत्पादन: | 4-20mA/0-5V/0-10V/RS-485 |
| आवास सामग्री: | पीसी और एबीएस, UL94-V0 | ||
| प्रमुखता देना |
OEM अंतर दबाव ट्रांसमीटर,UL94-V0 अंतर दबाव ट्रांसमीटर,एलसीडी डीपीटी अंतर दबाव ट्रांसमीटर |
||
ओईएम दबाव ट्रांसमीटर अंतर दबाव ट्रांसमीटर
विवरण
माइक्रो-प्रेशर डिफरेंशियल ट्रांसमीटर औद्योगिक अभ्यास में सबसे अधिक उपयोग किया जाने वाला ट्रांसमीटर है। इसका व्यापक रूप से विभिन्न औद्योगिक स्वचालित नियंत्रण वातावरणों में उपयोग किया जाता है, जिसमें तेल पाइपलाइनें शामिल हैं,जल संरक्षण और जल विद्युत, रेल परिवहन, बुद्धिमान इमारतें, उत्पादन स्वचालन, एयरोस्पेस, सैन्य, पेट्रोकेमिकल, तेल कुएं, बिजली, जहाज, मशीन टूल्स, पाइपलाइन वायु आपूर्ति,बॉयलर नकारात्मक दबाव और अन्य उद्योग.
माइक्रो-प्रेशर डिफरेंशियल ट्रांसमीटर का कार्य सिद्धांत यह है कि माध्यम का दबाव सेंसर के डायफ्राम पर सीधे कार्य करता है,डायफ्राम को एक सूक्ष्म विस्थापन पैदा करने के लिए जो माध्यम के दबाव के आनुपातिक हैइलेक्ट्रॉनिक सर्किट का उपयोग इस परिवर्तन का पता लगाने के लिए किया जाता है, और इस दबाव के अनुरूप एक मानक संकेत को परिवर्तित और आउटपुट करता है।
विशेषता
- -25/+25Pa से -10000/+10000Pa तक (मॉडल के अनुसार)
- ऑटो शून्य मैनुअल कैलिब्रेशन
- वोल्टेज, करंट, डिजिटल सिग्नल आउटपुट
- मानक सटीकता <± 1% एफएस
- IP65 घर सुरक्षा
- जब ≤100Pa, सटीकता <± 3%FS±2Pa
आवेदन
- एचवीएसी प्रणाली
- फार्मास्युटिकल क्लीन रूम
- इलेक्ट्रॉनिक क्लीन रूम
- चिकित्सा स्वच्छता कक्ष
- वाणिज्यिक भवन
- सार्वजनिक परिवहन केंद्र
तकनीकी डेटा
| मॉडल | KDP210 |
| माप की इकाइयां | पिताजी, एमएमएच2O,inWG,mmHG,KPa,mbar |
| सटीकता | <±1% FS@-5 से +65°C तक |
| प्रतिक्रिया समय | 0.5s |
| पुनरावृत्ति स्थिरता | एफएस/वर्ष पर ±0.01 प्रतिशत |
| संकल्प | 0.1 पा; 0.1 मिमीएच2O; 0.01mbar; 0.01mmHG |
| मीडिया | वायु और तटस्थ गैसें |
| ऑपरेटिंग तापमान | -20...+70°C |
| भंडारण तापमान | -40...+60°C |
| बिजली की खपत | <1.5W |
| दबाव से अधिक सहन किया | x15 |
| विद्युत आपूर्ति | 16~30VAC/DC (3 तार) / 18~30VDC (2 तार) |
| आउटपुट सिग्नल | 4-20mA ((2 तार) |
| 4-20mA ((3वायर) | |
| 0~5V/0~10VDC ((3वायर) | |
| RS-485 | |
| अनुकूलित | |
| ऑटो शून्य | मैनुअल कैलिब्रेशन |
| आवास सामग्री | पीसी एंड एबीएस, यूएल 94 वी-0 |
| सुरक्षा वर्ग | IP65/NEMA4 |
| प्रदर्शन | बैकलाइट एलसीडी डिस्प्ले ((4-20mA 2 तार बिना बैकलाइट) |
| केबल ग्रंथि | एम16*1.5 |
आयाम ((मिमी)
माप सीमा समायोजन
आउटपुट सेटिंग ((3 तार मॉडल)
मैनुअल शून्य बिंदु सुधार
ऑर्डर गाइडe
KDP210-रेंज डिस्प्ले आउटपुट
| मॉडल | सीमाएँ | प्रदर्शन | आउटपुट | |||
| KDP210 | -100~+100Pa | (1) | एलसीडी बैकलाइट | (D) | 4-20mA ((2 तार) | (ई) |
| -1000~+1000Pa | (2) | 4-20mA ((3 तार) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10वीडीसी (3 तार) | (जी) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| अनुकूलित | ||||||
