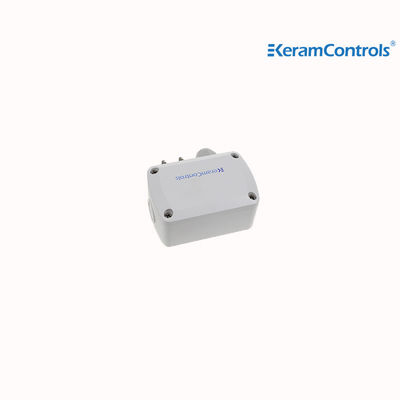

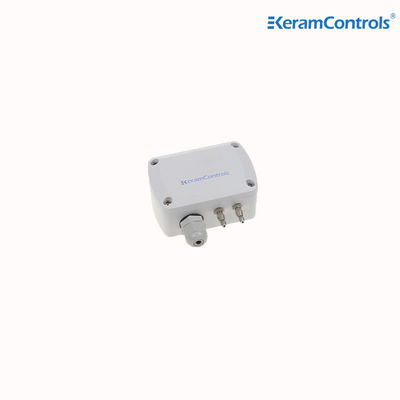

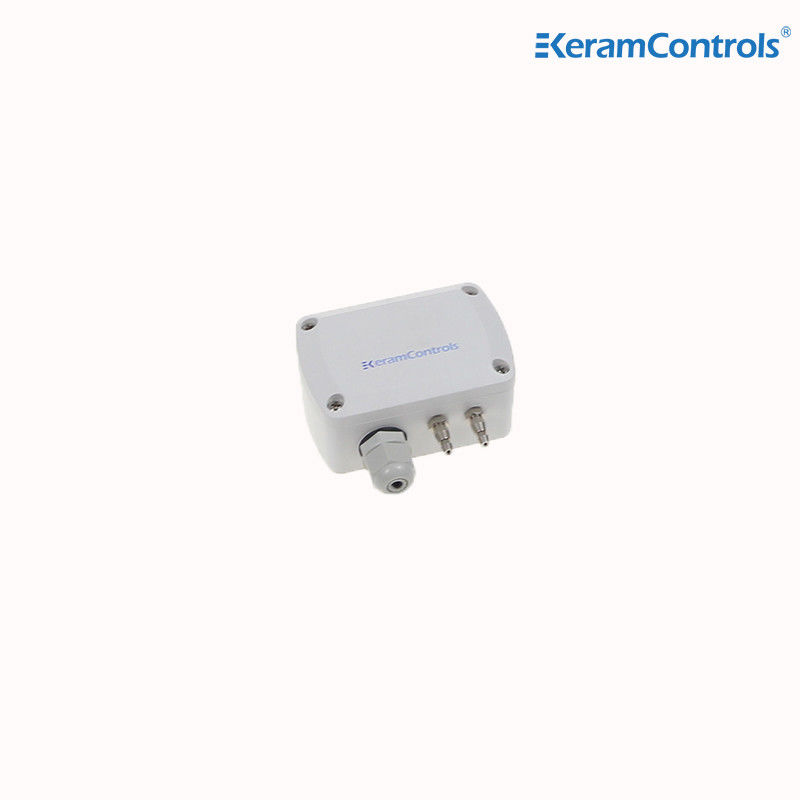

IP65 NEMA4 Dpt सेंसर डिफरेंशियल प्रेशर सेंसर अनुकूलित
| उत्पादन में संकेत: | 4-20mA (3 तार) | भंडारण तापमान: | -40…+60℃ |
|---|---|---|---|
| बिजली की खपत: | <1.5W | शुद्धता: | <±1% एफएस@-5 से +65℃ |
| प्रमुखता देना |
IP65 डीपीटी सेंसर,NEMA4 डीपीटी सेंसर,अनुकूलित अंतर दबाव सेंसर |
||
dpt सेंसर अंतर दबाव सेंसर
विवरण
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
चूंकि संवेदनशील चिप पर Wheatstone पुल द्वारा सिग्नल आउटपुट अंतर दबाव के साथ एक अच्छा रैखिक संबंध है,मापा अंतर दबाव का सटीक माप महसूस किया जा सकता है.
अंतर दबाव प्रेषक का व्यापक रूप से औद्योगिक प्रक्रिया नियंत्रण, प्रवाह माप, चिकित्सा उपकरण, वायुगतिकीय माप, हाइड्रोलिक, वायवीय उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
अंतर दबाव ट्रांसमीटर का प्रयोग मुख्यतः अंतर दबाव, तरल स्तर और प्रवाह के माप के लिए किया जाता है।
पेट्रोलियम और पेट्रोकेमिकल उद्योग में, अंतर दबाव, तरल स्तर और प्रवाह बहुत महत्वपूर्ण मापदंड हैं, इसलिए अंतर दबाव ट्रांसमीटर स्थानीय प्रदर्शन, दूरस्थ निगरानी,नियंत्रण, अलार्म और अन्य कार्य।
विशेषता
- -25/+25Pa से -10000/+10000Pa तक (मॉडल के अनुसार)
- ऑटो शून्य मैनुअल कैलिब्रेशन
- वोल्टेज, करंट, डिजिटल सिग्नल आउटपुट
- मानक सटीकता <± 1% एफएस
- IP65 घर सुरक्षा
- जब ≤100Pa, सटीकता <± 3%FS±2Pa
आवेदन
- एचवीएसी प्रणाली
- फार्मास्युटिकल क्लीन रूम
- इलेक्ट्रॉनिक क्लीन रूम
- चिकित्सा स्वच्छता कक्ष
- वाणिज्यिक भवन
- सार्वजनिक परिवहन केंद्र
तकनीकी डेटा
| मॉडल | KDP110 |
| माप की इकाइयां | पिताजी, एमएमएच2O,inWG,mmHG,KPa,mbar |
| सटीकता | <±1% FS@-5 से +65°C तक |
| प्रतिक्रिया समय | 0.5s |
| पुनरावृत्ति स्थिरता | एफएस/वर्ष पर ±0.01 प्रतिशत |
| संकल्प | 0.1 पा; 0.1 मिमीएच2O; 0.01mbar; 0.01mmHG |
| मीडिया | वायु और तटस्थ गैसें |
| परिचालन तापमान | -20...+70°C |
| भंडारण तापमान | -40...+60°C |
| बिजली की खपत | <1.5W |
| दबाव से अधिक सहन किया | x15 |
| विद्युत आपूर्ति | 16~30VAC/DC (3 तार) / 18~30VDC (2 तार) |
| आउटपुट सिग्नल | 4-20mA ((2 तार) |
| 4-20mA ((3वायर) | |
| 0~5V/0~10VDC ((3वायर) | |
| RS-485 | |
| अनुकूलित | |
| ऑटो शून्य | मैनुअल कैलिब्रेशन |
| आवास सामग्री | पीसी एंड एबीएस, यूएल 94 वी-0 |
| सुरक्षा वर्ग | IP65/NEMA4 |
| केबल ग्रंथि | एम16*1.5 |
आयाम
माप सीमा समायोजन
आउटपुट सेटिंग ((3 तार मॉडल)
मैनुअल शून्य बिंदु सुधार
ऑर्डर गाइडe
KDP110-रेंज-आउटपुट
| मॉडल | रेंज | आउटपुट | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 तार) | (ई) |
| -1000~+1000Pa | (2) | 4-20mA ((3 तार) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 तार) | (जी) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| अनुकूलित | ||||
