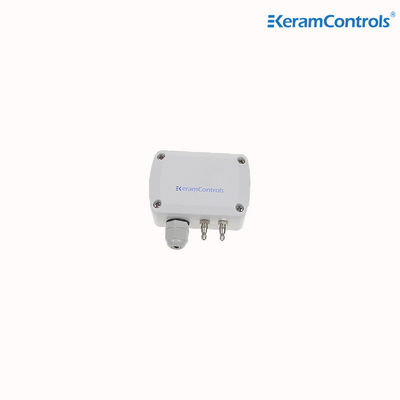

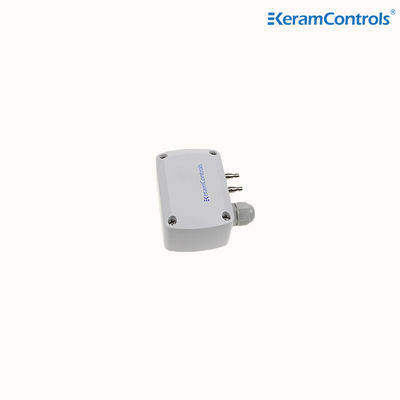

एचवीएसी सिस्टम के लिए IP65 डिफरेंशियल एयर प्रेशर सेंसर डिफ प्रेशर सेंसर
| उत्पादन में संकेत: | 4-20mA(2wire) | भंडारण तापमान: | -40…+60℃ |
|---|---|---|---|
| बिजली की खपत: | <1.5W | शुद्धता: | <±1% एफएस@-5 से +65℃ |
| परिचालन तापमान: | -20 ··· + 70°C | ||
| प्रमुखता देना |
20mA अंतर वायु दबाव सेंसर,2 डायफ्रेड दबाव सेंसर,ip65 विभेदक दबाव सेंसर |
||
अंतर वायु दबाव सेंसर
विवरण
अंतर दबाव प्रेषक का कार्य सिद्धांत मानक थ्रॉटलिंग भागों (डोजल्स, ओरिफिस प्लेट्स,वेंचुरी ट्यूब) ट्रांसमीटर के दोनों ओर के अलगाव व्यासपीठ के लिए अंतर दबाव ट्रांसमीटर के दोनों ओर के दबाव पाइप के माध्यम से, और फिर डायफ्राम में सील द्रव (सिलिकॉन तेल, फ्लोरो तेल) के माध्यम से माप तत्व के लिए अंतर दबाव संकेत प्रसारित करता है,और फिर मापने के तत्व के अंतर दबाव संकेत के अनुरूप विद्युत संकेत में परिवर्तित और कनवर्टर के लिए इसे प्रेषित करेगाअंत में, इसे ऑपरेशनल एम्पलीफायर और अन्य इकाइयों द्वारा संसाधित किए जाने के बाद मानक विद्युत संकेतों (1~5V, 4~20mA) में परिवर्तित किया जाता है।
आम तौर पर, अंतर दबाव ट्रांसमीटर की स्थापना स्थल नियंत्रण कक्ष से दूर है। यह सुनिश्चित करने के लिए कि संचरण के दौरान संकेत विकृत न हो,4 ~ 20mA के मानक वर्तमान संकेत आम तौर पर संचरण संकेत के रूप में प्रयोग किया जाता है, और नियंत्रण कक्ष में संपर्क संकेत 1 ~ 5V हो जाता है।
विशेषता
- -25/+25Pa से -10000/+10000Pa तक (मॉडल के अनुसार)
- ऑटो शून्य मैनुअल कैलिब्रेशन
- वोल्टेज, करंट, डिजिटल सिग्नल आउटपुट
- मानक सटीकता <± 1% एफएस
- IP65 घर सुरक्षा
- जब ≤100Pa, सटीकता <± 3%FS±2Pa
आवेदन
- एचवीएसी प्रणाली
- फार्मास्युटिकल क्लीन रूम
- इलेक्ट्रॉनिक क्लीन रूम
- चिकित्सा स्वच्छता कक्ष
- वाणिज्यिक भवन
- सार्वजनिक परिवहन केंद्र
तकनीकी डेटा
| मॉडल | KDP110 |
| माप की इकाइयां | पिताजी, एमएमएच2O,inWG,mmHG,KPa,mbar |
| सटीकता | <±1% FS@-5 से +65°C तक |
| प्रतिक्रिया समय | 0.5s |
| पुनरावृत्ति स्थिरता | एफएस/वर्ष पर ±0.01 प्रतिशत |
| संकल्प | 0.1 पा; 0.1 मिमीएच2O; 0.01mbar; 0.01mmHG |
| मीडिया | वायु और तटस्थ गैसें |
| ऑपरेटिंग तापमान | -20...+70°C |
| भंडारण तापमान | -40...+60°C |
| बिजली की खपत | <1.5W |
| दबाव से अधिक सहन किया | x15 |
| विद्युत आपूर्ति | 16~30VAC/DC (3 तार) / 18~30VDC (2 तार) |
| आउटपुट सिग्नल | 4-20mA ((2 तार) |
| 4-20mA ((3वायर) | |
| 0~5V/0~10VDC ((3वायर) | |
| RS-485 | |
| अनुकूलित | |
| ऑटो शून्य | मैनुअल कैलिब्रेशन |
| आवास सामग्री | पीसी एंड एबीएस, यूएल 94 वी-0 |
| सुरक्षा वर्ग | IP65/NEMA4 |
| केबल ग्रंथि | एम16*1.5 |
आयाम
माप सीमा समायोजन
आउटपुट सेटिंग ((3 तार मॉडल)
मैनुअल शून्य बिंदु सुधार
ऑर्डर गाइडe
KDP110-रेंज-आउटपुट
| मॉडल | रेंज | आउटपुट | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 तार) | (ई) |
| -1000~+1000Pa | (2) | 4-20mA ((3 तार) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 तार) | (जी) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| अनुकूलित | ||||
