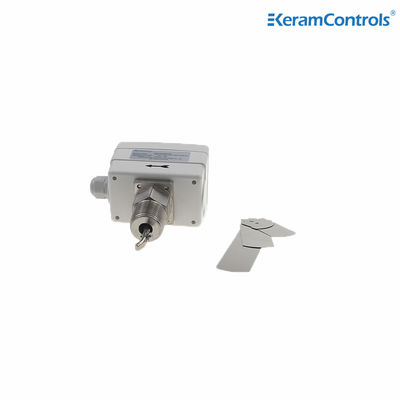

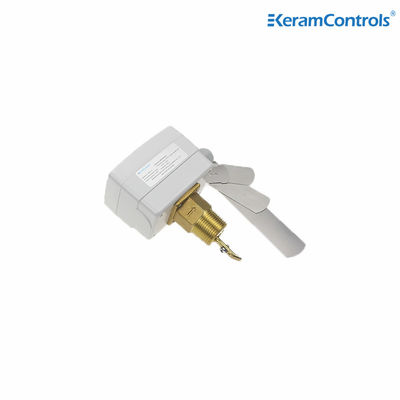

रिप्लेसेब्ल Danfoss वाटर फ्लो स्विच SPDT सिंगल स्टेज एडजस्टेबल
| ऑपरेशन का प्रकार: | चालू/बंद, एकल-चरण, माइक्रो स्विच | उत्पादन: | एसपीडीटी 15(8ए) 24/250वीएसी |
|---|---|---|---|
| प्रवाह दर: | प्रवाह दर तालिका देखें | आवास संरक्षण: | आईपी65 |
| प्रमुखता देना |
Danfoss पानी प्रवाह स्विच,एसपीडीटी जल प्रवाह स्विच,विनिमेय तरल प्रवाह स्विच |
||
विनिमेय Danfoss पानी प्रवाह स्विच
विवरण
केडब्ल्यूएफएस श्रृंखला जल प्रवाह स्विच एक प्रवाह स्विच है जिसका उपयोग -20 ~ 120 °C के मध्यम तापमान के तहत किया जा सकता है। इसकी अनूठी आवास सामग्री इसके कार्य वातावरण के तापमान को -40 ~ 85 °C तक पहुंचने की अनुमति देती है,जो उपयोग के वातावरण के लिए कुछ ग्राहकों की आवश्यकताओं को पूरा कर सकते हैंइसका IP65 सुरक्षा स्तर इसे आंतरिक घटकों की प्रभावी रूप से सुरक्षा करने और उपकरण के सेवा जीवन को बढ़ाने की अनुमति देता है।
कामकाजी सिद्धांत यह है कि जब द्रव ब्लेड की ओर दौड़ता है, तो ब्लेड स्विंग करता है, चुंबक की सापेक्ष स्थिति बदलता है और गांठ संपर्ककर्ता,संपर्ककर्ता को बंद या खोलने के लिए सक्रिय करनाएक बार द्रव को बाधित किया जाता है, तो ब्लेड अपनी प्रारंभिक स्थिति में वापस आ जाता है, फिर से कंद संपर्ककर्ता को सक्रिय करता है।दो चुंबकों के पारस्परिक प्रतिकार प्रवाह स्विच रीसेट करने के लिए आवश्यक बल प्रदान करता है, और संपर्ककर्ता अपनी पिछली स्थिति में लौटता है
आवेदन
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरण के बॉयलरों, पंपों आदि के तरल प्रवाह का नियंत्रण और निगरानी।
विशेषताएं
● पानी और सामान्य माध्यमों के प्रवाह को नियंत्रित करना
● नवीनीकृत एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15 ((8A) 250VAC स्विच रेटिंग
● IP65, कक्षा I का आवरण
● सेट प्वाइंट समायोज्य
● स्टेनलेस स्टील का पैडल
● पीतल की सामग्री
● अधिकतम तरल तापमान 120°C
● अधिकतम कार्य दबाव 20Ba
विनिर्देश
| ऑपरेशन का प्रकार | ऑन/ऑफ, सिंगल स्टेज, माइक्रो स्विच |
| आउटपुट | SPDT 15 ((8A) 24/250VAC |
| प्रवाह दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसर तत्व | पद्ल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुएं, पूल और समुद्र का पानी, लवण या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में भाग सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल का तापमान | -20°C~120°C |
| अनुमेय परिवेश तापमान | -40°C से 85°C |
| अनुमेय परिवेश आर्द्रता | 10--90% आरएच, गैर-संक्षेपण |
| केबल प्रवेश | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या पीसी |
| सुरक्षा | IP65 |
| रंग | सफेद |
| वजन | 1.0 किलो |
मॉडल के प्रकार
| मॉडल | संबंध |
| KWFS-1 | 1/2" -14 एनपीटी |
| KWFS-2 | 3/4" -14 एनपीटी |
| KWFS-3 | 1" -111⁄2 एनपीटी |
तरल प्रवाह दर तालिका
| लाइन पाइप का आकार | 1 | एक चौथाई | एक-डेढ़ | 2 | दो चौथाई | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह |
प्रवाह में वृद्धि |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
प्रवाह में कमी |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| अधिकतम प्रवाह |
प्रवाह में वृद्धि |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
प्रवाह में कमी |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
नोटः
'Z' प्रत्यय के साथ प्रवाह दरों के लिए, 6 इंच के पैडल को स्थापित किया जाना चाहिए।
उपरोक्त तालिका की प्रवाह दर इकाई GPM (m / h) है
विद्युत तार
स्थापना
यदि पाइप ऊर्ध्वाधर है, तो पैडल वजन को संतुलित करने के लिए रेंज को फिर से कैलिब्रेट करें।यदि उपकरण नीचे की ओर घुड़सवार है, स्लैग का ध्यान रखें और इसे एक सीधी पाइप में लगाएं जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई पाइप के व्यास से कम से कम 5 गुना हो।
नोटः
प्रवाह स्विच को इसकी न्यूनतम संवेदनशीलता पर कारखाने में कैलिब्रेट किया गया है। सेट वाल्व को बढ़ाने के लिए, समायोजन स्क्रू को घड़ी की दिशा में घुमाएं।कट-आउट वाल्व ≥ संयंत्र की सुरक्षा सुनिश्चित करने के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए.
आयाम (मिमी)
पैडल
| पैडल स्थापित करें | |
| पाइप | नहीं। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
