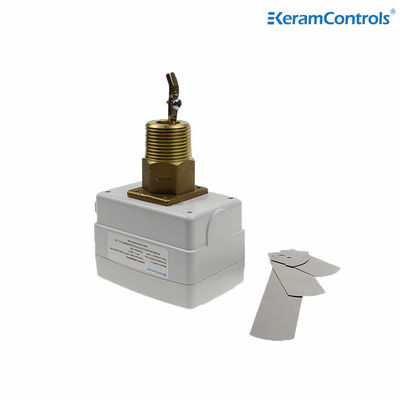

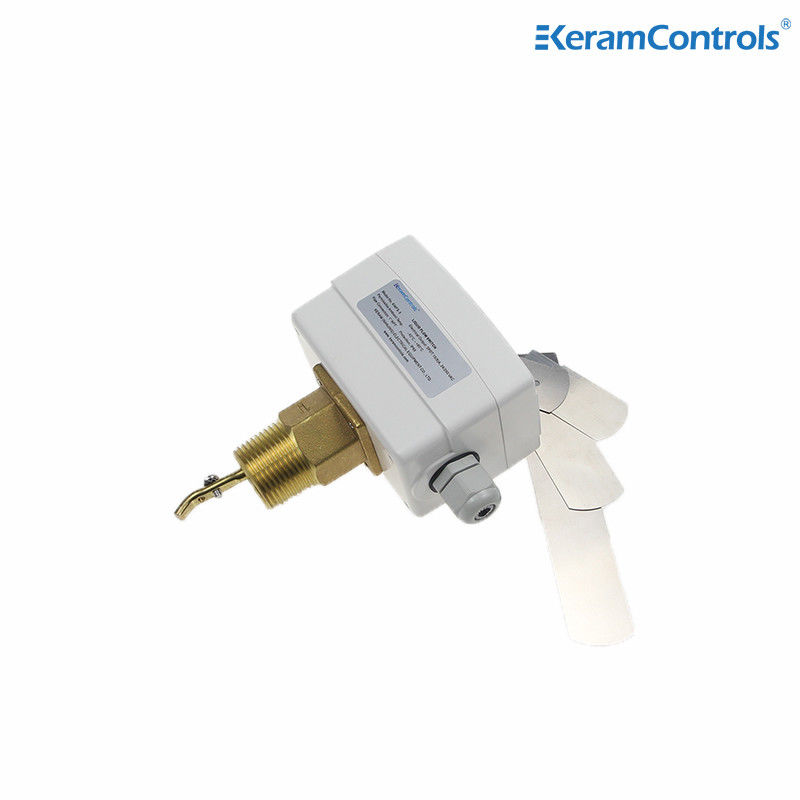

SPDT माइक्रो वाटर पंप फ्लो सेंसर ब्रास मटीरियल IP65
| ऑपरेशन का प्रकार: | चालू/बंद, एकल-चरण, माइक्रो स्विच | उत्पादन: | एसपीडीटी 15(8ए) 24/250वीएसी |
|---|---|---|---|
| प्रवाह दर: | प्रवाह दर तालिका देखें | आवास संरक्षण: | आईपी65 |
| प्रमुखता देना |
IP65 पानी पंप प्रवाह सेंसर,एसपीडीटी पानी पंप प्रवाह सेंसर,IP65 पीतल तरल प्रवाह स्विच |
||
पानी पंप के लिए प्रवाह स्विच पानी पंप प्रवाह सेंसर
विवरण
KWFS एक पानी के पाइप में स्थापित किया जाता है और एक पता लगाने वाला तत्व है जो तरल पदार्थ से संपर्क करता है। जब पाइप में पानी नहीं होता है या पानी बहता नहीं है, तो लक्ष्य प्रवाह शीट एक प्राकृतिक स्थिति में होती है;और जब बहता हुआ पानी होगा, लक्ष्य प्रवाह शीट को प्रभावित और तनावित किया जाता है, और पानी की मात्रा जितनी अधिक होगी, प्रभाव बल उतना ही अधिक होगा। जब प्रवाह एक निश्चित मूल्य तक पहुंच जाता है, तो पानी का प्रवाह लक्ष्य प्रवाह शीट को धक्का देता है,पानी के प्रवाह संकेत को लक्ष्य प्रवाह पत्र के विस्थापन संकेत में परिवर्तित करनाजब प्रवाह दर सेट मूल्य की ऊपरी सीमा तक बढ़ जाती है या सेट मूल्य की निचली सीमा तक घट जाती है,लक्ष्य प्रवाह शीट ट्रांसमिशन तंत्र के माध्यम से नियंत्रण उपकरण के माइक्रोस्विच कार्रवाई धक्का देता है, उपकरण को एक नियंत्रण संकेत आउटपुट।
आवेदन
हीटिंग, कूलिंग और एयर कंडीशनिंग उपकरण के बॉयलरों, पंपों आदि के तरल प्रवाह का नियंत्रण और निगरानी।
विशेषताएं
● पानी और सामान्य माध्यमों के प्रवाह को नियंत्रित करना
● नवीनीकृत एसपीडीटी माइक्रो स्विच विश्वसनीय स्विच फ़ंक्शन सुनिश्चित करता है
●15 ((8A) 250VAC स्विच रेटिंग
● IP65, कक्षा I का आवरण
● सेट प्वाइंट समायोज्य
● स्टेनलेस स्टील का पैडल
● पीतल की सामग्री
● अधिकतम तरल तापमान 120°C
● अधिकतम कार्य दबाव 20Ba
विनिर्देश
| ऑपरेशन का प्रकार | ऑन/ऑफ, सिंगल स्टेज, माइक्रो स्विच |
| आउटपुट | SPDT 15 ((8A) 24/250VAC |
| प्रवाह दरें | प्रवाह दर तालिका देखें |
| प्रवाह दर सेटिंग समायोजन | आंतरिक पेंच |
| सेंसर तत्व | पद्ल |
| तरल अनुप्रयोग | गर्म, ठंडा, कुएं, पूल और समुद्र का पानी, लवण या एथिलीन ग्लाइकोल |
| द्रव के संपर्क में भाग सामग्री | पीतल |
| पैडल सामग्री | स्टेनलेस स्टील |
| तरल का तापमान | -20°C~120°C |
| अनुमेय परिवेश तापमान | -40°C से 85°C |
| अनुमेय परिवेश आर्द्रता | 10--90% आरएच, गैर-संक्षेपण |
| केबल प्रवेश | M18 फिटिंग |
| आवास | अग्नि प्रतिरोध ABS या पीसी |
| सुरक्षा | IP65 |
| रंग | सफेद |
| वजन | 1.0 किलो |
मॉडल के प्रकार
| मॉडल | संबंध |
| KWFS-1 | 1/2" -14 एनपीटी |
| KWFS-2 | 3/4" -14 एनपीटी |
| KWFS-3 | 1" -111⁄2 एनपीटी |
तरल प्रवाह दर तालिका
| लाइन पाइप का आकार | 1 | एक चौथाई | एक-डेढ़ | 2 | दो चौथाई | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| न्यूनतम प्रवाह |
प्रवाह में वृद्धि |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64..7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
प्रवाह में कमी |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| अधिकतम प्रवाह |
प्रवाह में वृद्धि |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
प्रवाह में कमी |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
नोटः
'Z' प्रत्यय के साथ प्रवाह दरों के लिए, 6 इंच के पैडल को स्थापित किया जाना चाहिए।
उपरोक्त तालिका की प्रवाह दर इकाई GPM (m / h) है
विद्युत तार
स्थापना
यदि पाइप ऊर्ध्वाधर है, तो पैडल वजन को संतुलित करने के लिए रेंज को फिर से कैलिब्रेट करें।यदि उपकरण नीचे की ओर घुड़सवार है, स्लैग का ध्यान रखें और इसे एक सीधी पाइप में लगाएं जो फिल्टर, वाल्व आदि से दूर हो, जिसकी लंबाई पाइप के व्यास से कम से कम 5 गुना हो।
नोटः
प्रवाह स्विच को इसकी न्यूनतम संवेदनशीलता पर कारखाने में कैलिब्रेट किया गया है। सेट वाल्व को बढ़ाने के लिए, समायोजन स्क्रू को घड़ी की दिशा में घुमाएं।कट-आउट वाल्व ≥ संयंत्र की सुरक्षा सुनिश्चित करने के लिए आवश्यक न्यूनतम प्रवाह होना चाहिए.
आयाम (मिमी)
पैडल
| पैडल स्थापित करें | |
| पाइप | नहीं। |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
